摘要：塑料、橡胶等挤出设备以及包装机械的输送装置常常用到异形螺纹，因其外形轮廓和牙型的形状特殊，不能直接使用数控系统内置的螺纹加工指令进行编程。采用拟合逼近算法对椭圆形轮廓面上的圆弧牙型螺纹进行刀路计算，编写三重循环嵌套宏程序，实现异形螺纹的数控车削加工。通过编制螺旋线半径变化函数的表达式创建椭圆形螺旋线，应用ＵＧ建立异形螺纹三维模型，编写四轴联动铣削程序，实现异形螺纹的数控铣削加工。使用ＶＥＲＩＣＵＴ对异形螺纹的数控车削和铣削程序进行仿真，通过自动对比和分析异形螺纹的切削模型与设计模型之间的偏差，验证程序的加工结果完全符合设计要求，为各类异形螺纹的数控编程提供参考。
关键词：异形螺纹；拟合；宏程序；三维建模
３ＤＭｏｄｅｌｉｎｇａｎｄＣＮＣＰｒｏｇｒａｍｍｉｎｇＴｅｃｈｎｏｌｏｇｙｏｆＳｐｅｃｉａｌ－ｓｈａｐｅｄＴｈｒｅａｄ
ＨａｎＸｕｅｓｏｎｇ，ＺｈｏｎｇＬｉｚｈｕ，ＣｈｅｎＹａｎｈｕｉ，ＨｅＭｉｎｃｈａｏ
（ＧｕａｎｇｘｉＶｏｃａｔｉｏｎａｌＣｏｌｌｅｇｅｏｆＷａｔｅｒＲｅｓｏｕｒｃｅｓａｎｄＥｌｅｃｔｒｉｃＰｏｗｅｒ，Ｎａｎｎｉｎｇ５３００２３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｐｌａｓｔｉｃ，ｒｕｂｂｅｒａｎｄｏｔｈｅｒｅｘｔｒｕｓｉｏｎｅｑｕｉｐｍｅｎｔａｓｗｅｌｌａｓｃｏｎｖｅｙｉｎｇｄｅｖｉｃｅｓｏｆｐａｃｋａｇｉｎｇｍａｃｈｉｎｅｒｙｏｆｔｅｎｕｓｅｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄ，ｂｅｃａｕｓｅｏｆｔｈｅｓｐｅｃｉａｌｓｈａｐｅｏｆｔｈｅｃｏｎｔｏｕｒａｎｄｔｏｏｔｈｓｈａｐｅ，ｃａｎｎｏｔｄｉｒｅｃｔｌｙｕｓｅｔｈｅｂｕｉｌｔ－ｉｎｔｈｒｅａｄｐｒｏｃｅｓｓｉｎｇｉｎｓｔｒｕｃｔｉｏｎｓｏｆｔｈｅＣＮＣｓｙｓｔｅｍｆｏｒｐｒｏｇｒａｍｍｉｎｇ，ｂｙｕｓｉｎｇｔｈｅｆｉｔｔｉｎｇａｐｐｒｏｘｉｍａｔｉｏｎａｌｇｏｒｉｔｈｍｔｏｃａｌｃｕｌａｔｅｔｈｅｃｉｒｃｕｌａｒａｒｃｔｏｏｔｈｔｈｒｅａｄｏｎｔｈｅｏｖａｌｃｏｎｔｏｕｒｓｕｒｆａｃｅ，ｗｒｉｔｅａｔｒｉｐｌｅｌｏｏｐｎｅｓｔｅｄｍａｃｒｏｐｒｏｇｒａｍ，ｔｏａｃｈｉｅｖｅＣＮＣｔｕｒｎｉｎｇｐｒｏｃｅｓｓｉｎｇｏｆｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄ；Ｂｙｃｏｍｐｉｌｉｎｇｔｈｅｅｘｐｒｅｓｓｉｏｎｏｆｔｈｅｈｅｌｉｘｒａｄｉｕｓｃｈａｎｇｅｆｕｎｃｔｉｏｎ，ｔｈｅｏｖａｌｓｐｉｒａｌｉｓｃｒｅａｔｅｄ，ｔｈｅｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌｍｏｄｅｌｏｆｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄｉｓｅｓｔａｂｌｉｓｈｅｄｂｙａｐｐｌｙｉｎｇＵＧ，ａｎｄｔｈｅ４－ａｘｉｓｓｉｍｕｌｔａｎｅｏｕｓｍｉｌｌｉｎｇｐｒｏｇｒａｍｉｓｗｒｉｔｔｅｎｔｏｒｅａｌｉｚｅｔｈｅＣＮＣｍｉｌｌｉｎｇｐｒｏｃｅｓｓｉｎｇｏｆｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄ．ＶＥＲＩＣＵＴｉｓｕｓｅｄｔｏｓｉｍｕｌａｔｅｔｈｅＣＮＣｔｕｒｎｉｎｇａｎｄｍｉｌｌｉｎｇｐｒｏｇｒａｍｏｆｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄ，ｔｈｅｄｅｖｉａｔｉｏｎｂｅｔｗｅｅｎｔｈｅｃｕｔｔｉｎｇｍｏｄｅｌａｎｄｔｈｅｄｅｓｉｇｎｍｏｄｅｌｏｆｔｈｅｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄｉｓａｎａｌｙｚｅｄｂｙｃｏｍｐａｒｉｓｏｎ，ａｎｄｖｅｒｉｆｙｔｈａｔｔｈｅｍａｃｈｉｎｉｎｇｒｅｓｕｌｔｓｏｆｔｈｅｐｒｏｇｒａｍｆｕｌｌｙｍｅｅｔｔｈｅｄｅｓｉｇｎｒｅｑｕｉｒｅｍｅｎｔｓ，ｐｒｏｖｉｄｉｎｇｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅＣＮＣｍａｃｈｉｎｉｎｇｐｒｏｇｒａｍｍｉｎｇｏｆｖａｒｉｏｕｓｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄ．
Ｋｅｙｗｏｒｄｓ：ｓｐｅｃｉａｌ－ｓｈａｐｅｄｔｈｒｅａｄ；ｆｉｔ；ｍａｃｒｏｐｒｏｇｒａｍ；３Ｄｍｏｄｅｌｉｎｇ
０引言
异形螺纹一般指螺纹的牙型、外形轮廓等比较特殊的非标准螺纹，广泛应用于塑料、橡胶等挤出设备和特殊的螺旋传动系统中［１－４］。加工异形螺纹可以采用数控车削或铣削工艺，在选用数控车削工艺时，由于数控系统内置的螺纹指令功能单一，只适用于在圆柱面或圆锥面上加工螺纹，如果异形螺纹的外形轮廓为曲面，则无法直接使用螺纹指令进行编程；当遇到牙型特殊的异形螺纹时，也没有与之形状一致的成型刀具来保证牙型精度；ＣＡＭ软件也不能直接编写复杂异形螺纹的车削程序［５－１１］。解决上述问题需要对异形螺纹外轮廓及牙型的几何特征进行分析，运用拟合法来逼近异形螺纹的特殊外轮廓和牙型，采用宏程序的编程方法计算拟合点的坐标，并控制刀具沿拟合点移动来实现异形螺纹的车削加工。在选用数控铣削工艺时，需要使用多轴联动加工中心或车铣复合加工中心，应用ＣＡＭ软件编写加工程序，由于ＣＡＭ编程需要依赖精确三维模型，因此必须掌握复杂异形螺纹的三维建模方法。本文以一种在椭圆形轮廓面上的单线圆弧形牙型螺纹为例，探讨异形螺纹的数控车削拟合逼近算法以及宏程序编程方法，分析在ＵＧ软件中创建异形螺旋线表达式和编制异形螺纹四轴联动铣削程序的方法。
１异形螺纹车削编程
图１为一个椭圆形异形螺纹零件，椭圆型轮廓面的长半轴５０ｍｍ、短半轴３３ｍｍ，椭圆中心点位于轴线上，牙型为直径１０ｍｍ的圆弧，牙型深度３ｍｍ，螺距为１２ｍｍ。
１．１异形螺纹外形轮廓拟合
车削螺纹是由车刀沿螺旋轨迹运动在工件表面上切削出螺旋形特征的工艺。运用数控车床加工螺纹的指令有Ｇ３２、Ｇ９２、Ｇ７６，指令通过读取主轴编码器反馈的旋转速度和角度信息，按照主轴旋转一周车刀移动一个导程的比例关系控制车刀移动，在圆柱面或圆锥面上车削出螺纹。由于异形螺纹的外形轮廓不是简单的圆柱面或圆锥面，因此上述指令不能直接用于异形螺纹的加工。

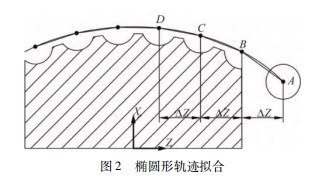

以椭圆形轮廓的异形螺纹为例，假设用Φ１０的成型车刀加工图１所示的椭圆形螺纹，在主轴带动工件旋转的同时，车刀在ＸＺ平面内沿椭圆形轨迹移动，主轴旋转一周，车刀相应地沿Ｚ轴移动一个螺纹导程，刀具中心点椭圆形轨迹的长半轴ａ＝５２ｍｍ，短半轴ｂ＝３５ｍｍ。由于螺纹指令Ｇ３２只能够控制刀具在ＸＺ平面内做直线移动，因此需要使用拟合法，从起点Ａ开始在椭圆形轨迹上取若干个分割点（Ｂ、Ｃ、Ｄ……），各分割点在Ｚ轴上的距离等于ΔＺ。应用Ｇ３２指令从Ａ点开始让刀具按顺序逐一定位到各分割点上，刀具在两点之间的移动轨迹为直线，刀具在沿直线移动过程中由Ｇ３２指令保证Ｚ轴的移动距离与主轴的旋转角度符合螺纹导程的比例关系，如图２所示。
由于Ｇ３２指令的移动轨迹为直线，因此用若干段直线拟合成的路径与标准的椭圆曲线之间存在偏差δ，偏差的最大值δＭ出现在Ａ－Ｂ段的中点位置，如图３所示。
在Ｘ／Ｚ坐标系中，已知Ａ点的坐标ＺＡ＝４３５，根据椭圆方程计算出ＸＡ＝１９１８，δＭ与ΔＺ的关系用下列方程组表示：
设δＭ≤０１ｍｍ，依据方程组（１）计算出ΔＺ≤３６５ｍｍ，取ΔＺ＝３５ｍｍ。在上一分割点Ｚ坐标的基础上减去ΔＺ就得到下一分割点的Ｚ坐标值，每计算出一个分割点的Ｚ和Ｘ坐标值，就用Ｇ３２指令移动到该分割点上，上述规律使用循环编程方法可以简化加工程序，基于ＦＡＮＵＣ系统的椭圆形螺纹拟合车削程序①如下：
＃１＝４３．５；设置起点Ａ的Ｚ坐标
ＷＨＩＬＥ［＃１ＧＥ３．５－４０］ＤＯ３；当Ｚ轴坐标没有超出终点时执行循环
＃１＝＃１－３．５；Ｚ坐标递减３．５，得到下一分割点的Ｚ坐标
＃２＝ＳＱＲＴ［［１－＃１＃１／［５２５２］］３５３５］；计算分割点的Ｘ坐标
Ｇ３２Ｘ［２＃２］Ｚ［＃１］Ｆ１２；螺旋插补运动
ＥＮＤ３；
１．２异形螺纹牙型拟合
车削直径１０ｍｍ的圆弧牙型通常不直接使用Φ１０的成型车刀，采用小直径的刀具有利于减小切削力，本例选择Φ６的成型车刀。由于刀具直径小于牙型直径，因此牙型轮廓也需要采用拟合的方法进行加工，如图４所示。
将牙型轮廓向内偏移一个刀具半径，得到刀具中心点轨迹为半径２ｍｍ的圆弧，以图２中的起点为圆心，应用圆的参数方程，设置θ的范围为１６１°～３７９°，以１０°为增量计算出Ｒ２圆弧轨迹上一系列拟合点相对于圆心在Ｘ、Ｚ轴的偏移量。Φ６的成型车刀在Ｒ２圆弧上每完成一次定位，就要进行一次椭圆型螺纹车削，在此过程中Ｇ３２移动的目标点需要叠加上述偏移量。在椭圆形螺纹车削程序①的基础上增加一重循环进行牙型拟合计算，得到的加工程序②如下：
＃５＝１６１；θ初始化为１６１°
ＷＨＩＬＥ［＃５ＬＥ３７９－１０］ＤＯ２；当θ小于３７９°时执行循环
＃３＝２ＣＯＳ［＃５］；计算Ｒ２圆弧Ｚ轴偏移量
＃４＝２ＳＩＮ［＃５］；计算Ｒ２圆弧Ｘ轴偏移量
Ｇ００Ｘ［２［１９．１８＋＃４］］Ｚ［４３．５＋＃３］；定位到拟合点
＃１＝４３．５；
ＷＨＩＬＥ［＃１ＧＥ３．５－４０］ＤＯ３；
＃１＝＃１－３．５；
＃２＝ＳＱＲＴ［［１－＃１＃１／［５２５２］］３５３５］；
Ｇ３２Ｘ［２［＃２＋＃４］］Ｚ［＃１＋＃３］Ｆ１２；叠加偏移量
ＥＮＤ３；
Ｇ００Ｘ１００；Ｘ轴退刀
Ｚ４３．５；Ｚ轴退刀
＃５＝＃５＋１０；θ递增１０°
ＥＮＤ２；
１．３异形螺纹分层车削
由于螺纹牙型深度较大，因此需要采用分层切削的方式降低切削力，如图５所示。将深度３ｍｍ的圆弧牙型沿Ｘ轴分为３层，每一层的螺纹车削刀路在上一层的基础上向下偏移１ｍｍ。同样，在Ｇ３２移动目标点的Ｘ坐标上还需要叠加上分层的高度。在程序②的基础上再增加一重循环进行分层计算，实现分层切削功能，得到的加工程序③如下：
＃６＝１９．１８＋３；起点Ｘ坐标偏移３ｍｍ
ＷＨＩＬＥ［＃６ＧＥ１９．１８＋１］ＤＯ１；分层切削循环
＃６＝＃６－１；起点Ｘ坐标递减１ｍｍ
Ｇ００Ｘ［２＃６］Ｚ［４３．５］；定位到每一层的起点
＃５＝１６１；
ＷＨＩＬＥ［＃５ＬＥ３７９－１０］ＤＯ２；
＃３＝２ＣＯＳ［＃５］；
＃４＝２ＳＩＮ［＃５］；
Ｇ００Ｘ［２［＃６＋＃４］］Ｚ［４３．５＋＃３］；
＃１＝４３．５；
ＷＨＩＬＥ［＃１ＧＥ３．５－４０］ＤＯ３；
＃１＝＃１－３．５；
＃２＝ＳＱＲＴ［［１－＃１＃１／［５２５２］］３５３５］；
Ｇ３２Ｘ［２［＃２＋［＃６－１９．１８］＋＃４］］Ｚ［＃１＋＃３］Ｆ１２；叠加分层高度
ＥＮＤ３；
Ｇ００Ｘ１００；
Ｚ４３．５；
＃５＝＃５＋１０；
ＥＮＤ２；
ＥＮＤ１；
２异形螺纹铣削编程
２．１异形螺纹三维建模
建立螺纹零件三维模型的方法为：（１）创建螺纹外形轮廓实体模型；（２）创建螺旋线；（３）牙型轮廓沿着螺旋线移动形成扫掠体；（４）对轮廓实体和扫掠体进行布尔差值运算。上述流程的关键步骤是创建螺旋线，异形螺纹的螺旋线半径会随着螺纹外形轮廓变化，以图１的椭圆形螺纹为例，椭圆中心点位于螺旋线的轴线上，因此螺旋线半径ｒ直接跟随椭圆轨迹的ｙ坐标值变化，算式如下：
式中：ａ为椭圆长半轴；ｂ为椭圆短半轴。

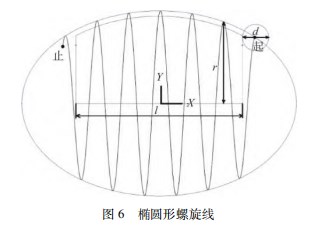

已知椭圆实体的长度为ｌ，牙型圆弧直径为ｄ，则ｘ坐标的范围是±ｌ２＋ｄ()２，如图６所示。
使用ＵＧ软件曲线工具中的螺旋线指令来生成椭圆形螺旋线，其中螺旋线的半径ｒ等于以ｔ为参数的函数。将算式（１）转换为ＵＧ函数表达式：
ＵＧ中的参数ｔ是驱动函数的自变量，其变化范围是０～１，在螺旋线起点处ｔ＝０，在终点处ｔ＝１。将函数表达式（２）中的自变量ｘ转换为参数ｔ的表达式：
将算式（３）～（５）写入ＵＧ的表达式中，依据椭圆形螺旋线的几何尺寸对参数ａ、ｂ、ｌ、ｄ赋值，设置螺距、起始位置和终止位置，生成精确的椭圆形螺旋线。
２．２创建铣削刀路

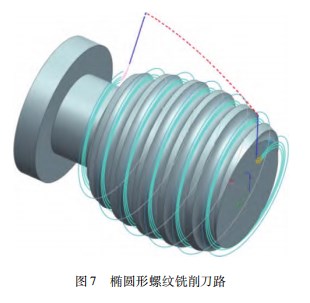

使用ＵＧ软件中“可变轴轮廓铣”功能创建四轴联动铣削刀路，设置刀具为直径１０ｍｍ的球头立铣刀，驱动方法选择“曲线／点”，投影矢量设置为“刀轴”，刀轴方向设置成“远离直线”。曲线驱动的特点是让刀具从驱动曲线上沿着投影矢量方向移动刀具，直到刀具接触到部件几何体为止。将图５的椭圆形螺旋线设置为驱动曲线，以与螺牙底部相切的椭圆面作为部件几何体，通过设置“多刀路”等切削参数控制每一层的刀路切削深度，创建的椭圆形螺纹铣削刀路如图７所示。
３异形螺纹仿真加工验证

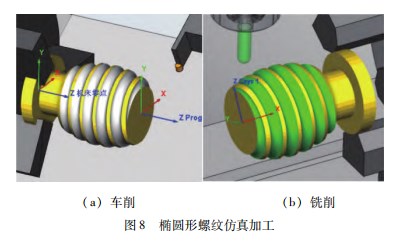

ＶＥＲＩＣＵＴ是功能强大的数控加工仿真软件，软件支持多种主流的ＣＮＣ控制系统，能识别并执行宏程序以及ＣＡＭ软件编写的ＮＣ程序，运用与真实数控加工环境完全一致的机床、夹具和刀具模型来模拟数控机床的切削过程，帮助编程者及时发现工艺或程序中的问题［１２－１５］。在ＶＥＲＩＣＵＴ软件中导入工件毛坯模型、设置加工刀具、加载ＮＣ程序，分别对椭圆形螺纹进行数控车削和铣削仿真加工，结果如图８所示。仿真加工过程没有发生碰撞和过切，应用ＶＥＲＩＣＵＴ软件的自动比较工具将切削后的模型与设计模型进行对比，椭圆形螺纹工件的各项尺寸均符合设计要求。
４结束语
异形螺纹的车削和铣削工艺都能加工出合格的产品。车削工艺的优点是对加工设备要求不高，有利于降低生产成本，同时宏程序编程灵活性强，可以实现各类复杂异形螺纹的加工，不足是编程难度较大，需要根据异形螺纹外形轮廓以及牙型的几何特征，用拟合法逼近目标曲线，并基于螺纹精度计算拟合步距，通过多重循环嵌套迭代的编程手段实现分层切削、牙型拟合以及螺纹外形轮廓拟合。铣削工艺的优点是能够使用ＣＡＭ软件辅助编程，难点是异形螺纹的三维建模需要通过分析螺旋线的变化规律并编写计算表达式才能构建出牙型扫掠的引导线，同时多轴铣削加工设备的投入成本也较高。本文详细阐述了椭圆形螺纹数控车削和铣削的编程方法，其他形状的异形螺纹可以参考本案例的方法，根据螺纹的几何特征进行程序编制。
参考文献：
［１］胡祯，杨志军，毕辉．基于ＳｏｌｉｄＷｏｒｋｓ的异形瓶转瓶螺杆设计［Ｊ］．机床与液压，２０２１，４９（１５）：９７－１００．
［２］陆家峰，郭长城．异形螺纹的数控加工技术分析［Ｊ］．造纸装备及材料，２０２２，５１（５）：１０８－１１０．
［３］高晓东．宏程序编程在异形螺纹加工中的应用［Ｊ］．制造业自动化，２０１２，３４（１９）：６２－６３．
［４］韦浪舟，王昭，周博．螺杆设计方法探讨及在果筐注射机螺杆设计中的应用［Ｊ］．橡塑技术与装备，２０２２，４８（３）：６０－６４．
［５］徐兵，翁剑峰，刘二强．基于ＶＢ开发的智能平台在圆锥曲线异形螺纹中的应用［Ｊ］．制造技术与机床，２０２１（７）：１６４－１６７．
［６］孙元平．曲面异形螺纹加工实例详解［Ｊ］．机电信息，２０１４（３６）：１４３．
［７］张慧芳，杨桂娟．异形螺杆的铣磨复合加工原理［Ｊ］．机械传动，２０１６，４０（６）：１８３－１８６．
［８］李丽，王国勋．异形螺杆数控加工技术［Ｊ］．工具技术，２０１７，５１（７）：９６－９９．
［９］武凯．加工中心锥度螺纹的编程加工技巧［Ｊ］．金属加工（冷加工），２０１９（Ｓ２）：１０３－１０４．
［１０］张洋扬．ＣＡＸＡ数控车的异形螺纹加工［Ｊ］．机械工程师，２０１７（１１）：１５５－１５６．
［１１］王丽．ＬＹ１２硬铝异形螺纹的加工［Ｊ］．科技创新与应用，２０１９（１３）：１１６－１１７．
［１２］韩雪松，贺敏超，李俭文．ＶＥＲＩＣＵＴ数控加工仿真系统在辊压模制造中的应用［Ｊ］．模具工业，２０２２，４８（５）：６８－７１．
［１３］佛新岗．基于ＵＧ和ＶＥＲＩＣＵＴ的维纳斯四轴数控加工研究［Ｊ］．机床与液压，２０２１，４９（１２）：６４－６７．
［１４］刘永平，董志强，董长斌．基于ＶＥＲＩＣＵＴ的非圆齿轮四轴联动数控插齿加工仿真［Ｊ］．机械设计，２０２１，３８（Ｓ２）：９５－９８．
［１５］仲兴国．基于ＵＧ和ＶＥＲＩＣＵＴ的四轴自动编程及仿真［Ｊ］．机床与液压，２０１３，４１（８）：１０－１２．
