摘要：压力容器是冶金过程中的关键设备，其工作环境常处于高温、高压之下，因此对其设计和优化都直接关系到冶金作业安全、能效及生产成本。文章旨在探讨如何利用有限元分析（FEA）技术，对冶金压力容器的结构进行精确模拟与优化，从而提高其性能、延长使用寿命，并降低制造成本。通过详细分析容器的应力分布、热应力及疲劳寿命等关键参数，文章提出了有效的设计改进策略，为冶金压力容器的优化设计提供了科学依据和实践指导。
关键词：有限元分析,冶金压力容器,性能参数,制造成本

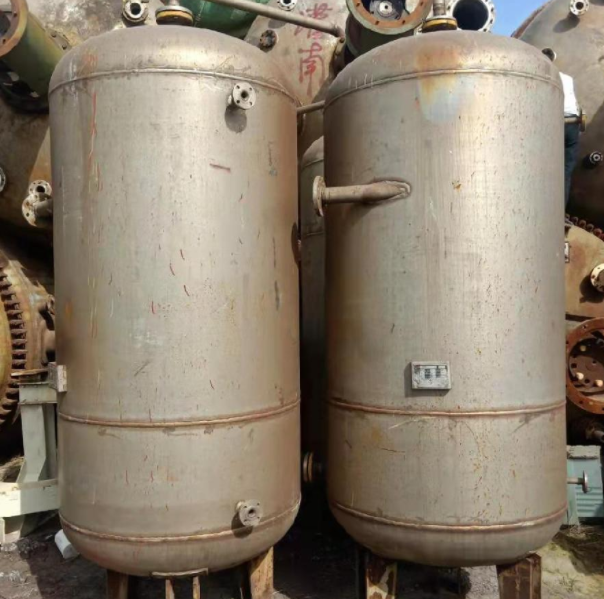

在冶金工业中，压力容器承受着高温介质、高压蒸汽及化学反应产生的复杂载荷，其设计需综合考虑强度、稳定性、耐腐蚀性，以及经济成本等多方面因素。传统设计方法依赖于经验公式和试验验证，存在周期长、成本高、准确性受限等问题。有限元分析技术（FEA）作为一种强大的数值计算方法，能够精确模拟复杂载荷下的结构响应，为压力容器的优化设计提供了强有力的工具。
1有限元分析理论基础
有限元分析（FEA）是一种通过将复杂结构分解为较小、相互连接的单元来求解工程和科学问题的数值方法。这种方法广泛应用于航空航天、汽车制造、土木工程、生物医学等多个领域，以预测和评估结构、流体流动、温度分布、电磁场分布等复杂物理现象咱1暂。
在有限元分析中，连续体（如实体、壳体或框架）首先被划分为有限数量的离散单元，这些单元通过节点相互连接。每个单元内部假设了简单的几何形状（如三角形、四边形、四面体等），并基于这些简单形状构建数学模型。这种离散化过程不仅简化了问题，还允许使用数值方法求解复杂的连续体问题。为了从每个单元中导出数学方程，需要选择适当的近似函数来描述单元内的未知场变量（如位移、应力、温度等）咱2暂。
最常用的近似函数是多项式，其能够在单元节点上精确匹配已知值，并在单元内部进行平滑插值。这种近似方法称为“分片连续”或“分段线性”，是有限元方法的核心。每个单元都有一个对应的刚度矩阵，该矩阵描述了单元内部各节点之间的力——位移关系。当外部载荷作用于结构上时，这些载荷被转化为等效节点力，形成载荷向量。通过求解全局刚度矩阵（所有单元刚度矩阵的集合）与载荷向量之间的线性方程组，可以得到结构的整体响应。
边界条件和初始条件是有限元分析中的重要组成部分咱3暂。边界条件指定了结构在边界上的位移、速度或力等约束条件；而初始条件则描述了分析开始时的状态，如初始应力分布、温度分布等。正确施加这些条件对于获得准确的分析结果至关重要。有限元分析的最终目标是求解大规模线性或非线性方程组。这通常通过直接法（如LU分解）、迭代法（如共轭梯度法）或基于稀疏矩阵算法的专用软件完成。收敛性是评估数值方法有效性的关键指标，确保解随着迭代次数增加逐渐逼近真实解。
2冶金压力容器有限元模型建立
2.1几何模型构建
依据冶金压力容器的实际设计图纸，利用三维建模软件（如SolidWorks、CATIA等）创建精确的几何模型，包括筒体、封头、接管、法兰等部件，并对模型进行必要的简化处理，去除一些对整体力学性能影响较小的局部特征，如微小的倒角、螺纹等，以提高计算效率。首先，需要根据压力容器的设计蓝图和制造规格，对复杂的几何形状进行必要的简化。例如，忽略较小的圆角、不必要的细节（如螺栓孔）以及非承重部分，以减少计算量而不影响整体分析的准确性。这一步骤要求工程师具备良好的专业知识和经验判断，以确保简化后的模型能够真实反映设备的力学特性。现代几何建模通常依赖于专业的CAD软件，如SolidWorks、AutoCAD、ANSYS SpaceClaim等。这些工具提供了丰富的建模功能，能够创建复杂的3D模型，并支持与有限元分析软件（如ANSYS、ABAQUS）的无缝对接，确保模型转换过程中的精度和效率。几何模型构建完成后，需进行网格划分，即将连续体离散化为有限数量的单元。网格的密度直接影响分析的精度和计算成本。在应力集中区域（如焊缝、开孔附近）应使用更密集的网格，而在较平坦或远离关键区域的部位则可采用较稀疏的网格。
2.2材料属性定义
根据冶金压力容器所选用的材料，准确设定其弹性模量、泊松比、屈服强度、密度等材料参数。常见的材料有碳钢、合金钢、不锈钢等，不同材料在不同工况下的性能表现差异较大，需谨慎选择与定义。首先，需要定义材料的弹性模量，通常用符号E表示，它描述了材料在弹性变形范围内应力与应变之间的比例关系。对于冶金压力容器常用的金属材料，如碳钢、不锈钢等，其弹性模量通常在200GPa左右。同时，还需定义泊松比，用符号v表示，它反映了材料在受力时横向应变与纵向应变之比，大多数金属材料的泊松比介于0.3~0.35。除了弹性属性外，材料的屈服强度和塑性行为也是关键参数。屈服强度定义了材料开始发生塑性变形的应力点，对于压力容器而言，这是设计时需要重点考虑的安全因素之一。通常，通过真实应力－应变曲线或简化模型（如双线性、多线性等）来表征材料的塑性行为，包括屈服后的硬化率和最终断裂应力。如果容器的工作环境涉及温度变化，还需要考虑材料的热膨胀系数和热导率。热膨胀系数影响容器在温度变化下的尺寸稳定性，而热导率则关系到热量的传递和分布，对防止局部过热、保证安全运行具有重要意义。
2.3网格划分
采用合适的网格划分工具（如ANSYS Meshing等）对几何模型进行网格划分。在应力集中区域（如接管与筒体连接处、封头过渡区等）采用细密网格，以提高计算精度；在应力变化较为平缓的区域可适当增大网格尺寸，以控制计算规模。同时，需对网格质量进行检查与优化，确保单元形状合理、畸变率低。
首先，需根据压力容器的几何特征、载荷类型及分析目的选择合适的网格类型。对于冶金压力容器，常用的网格类型包括三维实体单元（如八节点六面体单元）、壳单元（适用于较薄的结构），以及针对特定需求的其他高级单元类型，如层状单元用于模拟复合材料或复合材料层合板。通过初步估算或参考类似结构的经验值来确定初始网格尺寸，随后通过收敛性分析验证其合理性。映射网格：对于规则形状的压力容器，可采用映射网格技术，确保所有单元形状规则且大小均匀，从而提高计算效率和精度。自由网格：对于复杂形状或需要适应不规则边界的情况，自由网格更为适用。通过控制单元生长方向、最小/最大单元尺寸等参数，可以生成高质量的自由网格。混合网格：在某些情况下，结合映射和自由网格的优点，采用混合网格策略，即在规则区域使用映射网格，在复杂区域使用自由网格。在网格划分过程中，需特别注意边界条件的准确施加以及不同材料或结构间的接口处理。确保边界条件能够正确反映实际工况，如固定约束、位移约束等；同时，利用界面单元（如接触单元、粘结单元）来模拟不同部件之间的相互作用，以提高分析的准确性。
2.4边界条件与载荷施加
根据冶金压力容器的实际工作状态，合理设置边界条件。例如，固定筒体底部的节点以模拟容器的安装基础约束；在接管处施加压力、温度载荷等，考虑内压、外压、自重、风载荷、地震载荷等多种工况的组合作用，使模型能够真实反映容器在实际运行中的受力情况。
固定约束：根据容器的实际安装和使用情况，通常选择容器底部或某个稳定连接的面作为固定端，施加全约束（即三个方向的平移和旋转自由度均被限制），以模拟容器在现实中的固定状态。
对称约束：如果容器结构具有对称性，可以仅对一半或四分之一模型进行建模，并对对称面施加对称约束，以减少计算量并提高效率。
接触约束：对于存在接触界面的情况，如法兰连接、螺栓连接等，需定义接触面及其属性（如摩擦系数、接触类型等），以准确模拟接触力的传递。
内部压力：这是冶金压力容器设计中的主要载荷。根据操作压力和介质特性，均匀或按实际情况分布在容器的内壁上。对于非均匀压力分布，需基于流体力学计算或实验数据确定压力分布图。
重力载荷：虽然对于某些大型容器，重力影响可能不显著，但在某些情况下（如含重介质或考虑结构稳定性时），需考虑地球引力对容器及内部介质的影响。
热载荷：考虑温度变化引起的热应力。通过设定初始温度场和温度变化情况，可以分析热膨胀、热传导等效应对容器的影响。
机械载荷：包括风载、地震载等外部动态载荷，需根据相关标准和实际环境参数进行估算和施加。
其他载荷：如操作过程中的冲击载荷、流体动力载荷等，根据具体工况进行考虑。
3冶金压力容器有限元分析结果与讨论
3.1应力应变分布规律
通过有限元求解计算，得到冶金压力容器在不同工况下的应力应变显示情况，结果显示，最大应力通常出现在接管与筒体连接处、封头折边区等部位，这些部位为容器的薄弱环节。应变分布则与应力分布相对应，高应力区域往往伴随着较大的应变。例如，在承受内压作用时，筒体的环向应力较大，而轴向应力相对较小；在温度载荷作用下，容器的热应力分布较为复杂，与温度梯度密切相关。
3.2强度与稳定性评估
依据相关的压力容器设计标准，对应力分析结果进行强度评定。采用第四强度理论（如von Mises应力准则），将计算得到的等效应力与材料的许用应力进行比较，判断容器是否满足强度要求。对于承受外压或轴向压缩载荷的容器，还需进行稳定性分析，计算其临界失稳压力，并与实际工作压力进行对比，确保容器在工作过程中不会发生失稳破坏。
3.3结果验证与误差分析
为了验证有限元分析结果的准确性，可采用理论计算、实验测试等方法进行对比验证。例如，利用经典的薄壳理论公式计算筒体的应力，与有限元结果进行对比，分析误差产生的原因。误差来源主要包括模型简化误差、材料参数误差、边界条件误差、网格划分误差等。通过对误差的分析，可进一步优化模型与计算参数，提高有限元分析的精度。
4冶金压力容器优化设计方案
4.1结构尺寸优化
结构尺寸优化是冶金压力容器设计过程中的关键环节，直接影响设备的性能、成本及安全性。其优化主要包括容器直径与高度的比例、壁厚设计，以及连接件布局等。直径与高度比优化：合理的直径与高度比能确保容器内部流体的均匀分布，减少涡流和死区的形成，从而提高传热效率和物料混合效果。通过计算流体动力学模拟，可以分析不同比例下的流体行为，确定最优方案。壁厚设计：壁厚设计需平衡强度需求与成本。采用厚度优化软件，如ANSYS、ABAQUS等，根据工作压力、温度、介质特性等因素，结合许用应力计算，实现壁厚的精确控制。此外，考虑制造过程中的加工误差和腐蚀余量，确保容器在长期运行中的安全性和经济性。连接件布局：优化法兰、接管等连接件的位置和数量，减少应力集中，提高整体结构的强度和稳定性。采用有限元分析（FEA）评估不同布局下的应力分布，确保所有部件均在安全范围内工作。轻量化设计：在保证强度和安全的前提下，通过拓扑优化、形状优化等技术减少不必要的材料使用，减轻容器重量，降低运输和安装成本。同时，轻量化设计还能减少能耗，提高整体效率。基于有限元分析得到的应力应变分布结果，对冶金压力容器的结构尺寸进行优化调整。
4.2材料优化
随着科技的进步，高性能合金材料因其优异的机械性能、良好的耐腐蚀性和高温稳定性，成为冶金压力容器材料的首选。例如，奥氏体不锈钢（如316L、321）、镍基合金（如Inconel、Incoloy）以及钛合金等，这些材料能够在极端环境下保持高强度和稳定性，减少因材料老化或腐蚀导致的安全事故。在保证安全性能的前提下，合理控制材料成本是优化设计的重要目标。通过市场调研，选择性价比高的材料，同时考虑材料的可获取性和加工便利性，以降低整体制造成本。此外，利用计算机辅助设计软件对材料的厚度、形状进行优化，减少材料浪费，提高资源利用效率。在材料选择时，应优先考虑环保型材料，如可回收再利用的钢材、低毒或无毒的防腐涂料等，以减少对环境的负面影响。此外，通过优化设计和制造过程，提高材料的循环利用率，如采用易于拆卸和回收的设计，实现产品的全生命周期管理。根据冶金压力容器的工作环境与性能要求，重新评估与选择材料。在满足强度、耐腐蚀性等要求的前提下，优先选用成本较低、性能优良的材料。例如，对于一些中低压、常温的冶金容器，可考虑采用普通碳钢代替合金钢，降低材料成本；对于在强腐蚀环境下工作的容器，选用合适的不锈钢或复合材料，提高其耐腐蚀性与使用寿命。
4.3优化设计效果评估
首先，通过对比优化前后的性能指标，如压力容器的承压能力、耐腐蚀性能、热效率等，来直观展示优化设计的成效。这通常涉及使用先进的仿真软件进行模拟分析，或者通过实际测试获取数据。例如，如果优化设计提高了容器的承压能力，那么对比数据应明确显示出这一提升的具体数值。评估优化设计对生产流程的影响，包括制造周期、材料消耗、人工成本等方面。优化的设计可能减少了加工步骤，降低了材料浪费，从而提高了生产效率和降低了成本。通过成本效益分析，可以量化这些改进带来的经济收益。安全是冶金压力容器设计的首要考虑。优化后，必须重新进行安全评估，确保所有安全标准均得到满足。这包括进行压力测试、爆炸极限分析、疲劳寿命预测等，以验证设计在极端工况下的可靠性。对优化后的冶金压力容器再次进行有限元分析，评估优化设计方案的效果。对比优化前后的应力应变分布、强度储备、稳定性安全系数等指标，验证优化方案是否达到预期目标。
5结论与展望
综上所述，文章通过有限元分析手段，对冶金压力容器的设计进行了系统性优化，不仅提高了容器的性能参数，还显著降低了制造成本。未来，随着计算能力的提升及算法的优化，FEA在压力容器设计中的应用将更加广泛深入，有望实现更加个性化、智能化的设计优化方案。此外，结合人工智能与大数据分析技术，将进一步推动压力容器设计的创新与发展。
参考文献
［1］王立奎，吴迪.压力容器制造中焊接质量的控制分析研究［J］.山东化工，2023，52（9）：160-161+168.
［2］董天弟，屈冰.化工机械压力容器制造中焊接质量的控制分析［J］.石河子科技，2023（3）：15-16.
［3］马万有.机械压力容器制造中焊接质量的控制［J］.智能建筑与工程机械，2022，4（7）：53-55.
