六维微型力/力矩传感器静态标定平台的设计*论文

SCI论文（www.lunwensci.com）

　　摘要：在使用腔镜手术机器人手术过程中， 在手术器械钳端及腕部之间放置六维微型力/力矩传感器能够将手术器械与组织间的交 互作用力反馈给医生， 但目前缺少针对六维微型力/力矩传感器的静态标定平台。为满足六维微型力/力矩传感器的静态标定要求， 设计了一种基于砝码施力的六维微型力/力矩传感器静态标定平台并制作原理样机。给出了结构设计、规划了6 个方向上的加载方 式并分析了一类误差和二类误差， 分析结果表明： 六维微型力/力矩静态标定平台能够分别对传感器 6 个方向稳定施加最大 10 N 及 150 N·mm 的力/力矩， Ⅰ 类误差不大于 1.307% 、 Ⅱ类误差不大于 1.85%， 满足六维微型力/力矩传感器静态标定的要求。

　　Abstract: In the process of using endoscopic surgical robots for surgery, placing a six dimensional miniature force/moment sensor between the forceps clamp end and the wrist can provide feedback on the interaction force between the surgical instrument and the tissue to the doctor . Currently there is a lack of static calibration platforms for six dimensional miniature force/moment sensors . To meet the static calibration requirements of six dimensional miniature force/moment sensors, this paper designed a static calibration platform for six dimensional miniature force/moment sensors based on force applied by weight and made a prototype . The structure of the platform was designed, the loading mode in six directions was planned, and the type I error and type II error were analyzed. The results show that the six dimensional micro force/torque static calibration platform can stably apply a maximum force/moment of 10 N and 150 N ·mm in six directions of the sensor, with Class I errors not exceeding 1.307% and Class II errors not exceeding 1.85%, meeting the requirements for static calibration of six dimensional micro force/ torque sensors.

　　Key words: endoscopic surgery robot; six-dimensional miniature force/moment sensor; static calibration platform; mechanical structure design; error analysis

　　0 引言

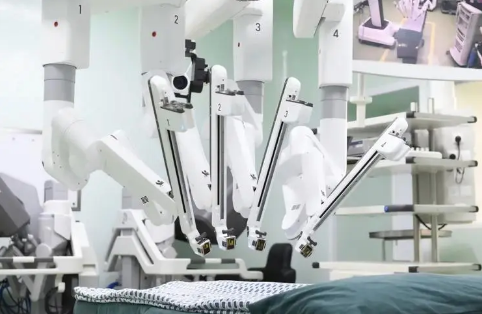

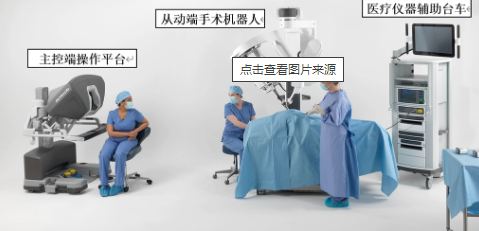

　　医生将微创手术器械通过鞘套插入患者体内开展手 术， 但由于手术器械缺少力检测功能以及自身自由度的 限制， 医生无法准确感知器械末端与患者组织的交互作 用力， 力反馈受到影响。主从式微创手术机器人系统旨 在解决这一问题， 但目前在临床上还很难实现。为实现 力检测与力反馈， 六维微型力/力矩传感器的应用变成了 解决问题的关键。微创手术的精密性对传感器的静态特 性指标提出了非常严格的要求， 需要通过标定平台对传 感器进行标定。最常用的是基于最小二乘法计算标定矩 阵从而实现维间解耦。目前国内缺少符合该要求的标定 装置， 因此设计一台针对手术器械进行标定的平台至关 重要[1]。

　　R Haslinge[2]等设计了一台用于标定光纤传感器的装置， 连接砝码的细绳借助加载杆将力施加于传感器， 通 过合理使用加载杆， 可以施加不同方向的力和力矩， 但 平台可调节性较差。张晓辉[3]研究了一种六维力传感器 静态标定装置， 采用了滑轮砝码结构， 加载法码的精度 为 100 g 且方便 6 个方向正反方向的加载， 但其结构较 小， 不适用于腔镜手术机器人力感知手术器械的整体标 定。蔡大军[4]研究了一款重型并联六维力传感器的静态 标定装置， 通过六维力测量台将砝码产生的拉力施加到 六维力传感器上， 但结构过大精度较低。贾振元[5]设计 了压电式六维力/力矩传感器标定实验台， 该实验台的机 械加载装置可以产生最大力值为 200 kN 的力源， 因此该 标定平台可满足大量程的标定， 但加载方式单一， 无法 保证微小量程。孙永军[6-7]设计了六维力/力矩传感器的 静态标定系统， 该系统主要由试验台基座、试验台、加载系统、通信系统、计算机等组成， 但结构过大， 不适 用于微型化传感器。郑红梅[8-9]设计并制造了腕力传感器 的标定装置， 实验台由工作台、横梁、各个方向的支架 等组成， 工作台的水平度可通过工作台支脚上的调整螺 栓和螺母进行调整以保证标定力施加方向的准确性。俞 阿龙[10- 11]研究了一种腕力传感器的静态标定装置， 该标 定装置包括实验台基座、分度盘、加载系统， 力源式加 载方式最大可以产生 200 kN 的力， 但不适于六维微型力/ 力矩传感器的标定。付立悦[12- 13]设计了一款针对六维力 传感器的静态标定装置， 此装置基于龙门架结构通过设 置回转工作台以及定滑轮对六维传感器进行静态标定， 但不满足六维微型力/力矩传感器的测量精度。王宣银[14] 设计了一款用于六维力/力矩传感器的多功能加载装置， 通过十字加载坐标架以及支撑框架通过绳索将砝码力加 载到传感器上， 结构稳定， 但加载量程过大， 不适用于 微型力/力矩传感器的静态标定。王娜君[15] 和廖连杰[16]分 别研究了一种六维力/力矩传感器静态标定实验的加载方 法和装置， 力的大小可通过测力环读出， 但该方法精度 较低。因此， 目前国内外多数设计的标定平台的加载系 统采用砝码施力。

　　本文提出了用于标定腔镜手术机器人力感知手术器 械中的六维微型力/力矩传感器的静态标定平台， 该标定 平台采用夹紧装置将手术器械固定在标定平台上， 在手 术器械顶部固定加载帽， 加载帽上设有中心加载杆和径 向加载孔， 并在标定平台上设置绕线的滑轮杆， 悬挂砝 码的细线另一端系在加载杆或径向加载孔中， 实现力/力 矩的加载， 并对标定平台进行误差分析， 对该标定实验 的合理性进行验证。本文完成了传感器静态标定平台的结构设计、三维建模、误差分析、原理样机的加工。

　　1 六维微型力/力矩传感器标定平台结构设计

　　六维微型力/力矩传感器标定平台由主工作台、加载 系统、基座、调整装置和夹紧装置等组成。

　　1.1 静态标定平台设计要求

　　标定平台应能够对待标定的传感器施加 3 个方向的 力和力矩; 传感器在 x 、y 、z 方向上的力和力矩监测范围 要达到 10 N 和 150 N ·mm， 因此在此范围内进行标定， 并尽可能覆盖此范围; 由于制造、装配等原因， 紧固后 的传感器实验轴可能发生倾斜， 应能保证实验轴与标定 平台主工作台的垂直度， 从而保证力施加方向的准确性; 标定平台主工作台的高度应能够调节以适应不同长度的 传感器。

　　1.2 结构设计

　　标定平台由主工作台、调整装置、夹紧装置、加载 系统和基座等组成。

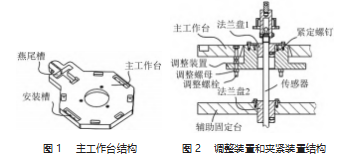

主工作台结构如图 1 所示， 在主工作台上设有 8 个安装槽， 主工作台的一侧设有与升降杆滑动配合的燕尾槽。 主工作台表面粗糙度轮廓的算术平均偏差值为 6.3 μm， 与其他零件配合的地方其表面粗糙度轮廓的算术平均偏 差值为 3.2 μm， 以保证装配精度。

　　调整装置和夹紧装置结构如图 2 所示， 调整装置与 主工作台通过调整螺栓连接， 通过调节调整螺母改变传 感器的空间位置， 修正实验轴与主工作台的垂直度。夹 紧装置包括法兰盘 1、法兰盘 2 和辅助固定台， 传感器由 法兰盘 1 和法兰盘 2 中的紧定螺钉来固定。辅助固定台可 防止传感器晃动， 实现多点固定。

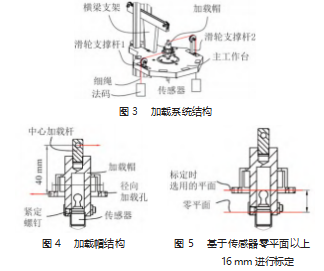

　　加载系统如图 3 所示， 包括定向滑轮杆、横梁支架、 滑轮、加载帽以及细绳、砝码等。加载帽上设有中心加 载杆和径向加载孔， 其结构如图 4 所示， 加载帽内部由 紧定螺钉固定在传感器上。加载帽力臂长度为 40 mm。 细绳连接校准的砝码， 通过滑轮定向到中心加载杆或径 向加载孔中， 通过在一个或多个引脚上安装砝码， 可以 施加不同的力和力矩载荷。标定时所选用的平面是基于 传感器零平面以上 16 mm， 如图 5 所示， 在此平面进行 砝码的加载和卸载。

　　基座包括底座和升降杆， 升降杆与上述主工作台的 燕尾槽滑动配合， 可根据传感器的尺寸对主工作台的高 度位置进行调节。根据本节所述机构， 将标定装置的各 个部分进行集成， 图 6 所示为标定装置机构。

　　1.3 静态标定加载方式

　　在对正方向进行标定时， 如图 7 (a) 所示， 此时， 滑轮支撑杆 1 位于如图位置的安装槽中， 尼龙绳由加载 帽的径向加载孔引出， 绕过滑轮支撑杆 1 上的滑轮， 悬 挂一定质量的砝码。当需要对负方向施加力时， 将滑轮 支撑杆 1 置于相对的安装槽中即可。

　　在对正方向进行标定时， 如图 7 (b) 所示， 此时， 滑轮支撑杆 1 位于如图位置的安装槽中， 尼龙绳由加载 帽的径向加载孔引出， 绕过滑轮支撑杆 1 上的滑轮， 悬 挂一定质量的砝码。当需要对负方向施加力时， 将滑轮 支撑杆 1 置于相对的安装槽中即可。

　　在对正方向进行标定时， 如图 7 (c) 所示， 尼龙绳 由加载帽中心加载杆的孔中引出， 绕过横梁支架上的两 个滑轮， 悬挂一定质量的砝码。当需要对负方向施加力 时， 只需将砝码加在加载帽上即可。

　　在对正方向进行力矩标定时， 如图 7 (d) 所示， 将 滑轮支撑杆 1、滑轮支撑杆 2 分别置于主工作台如图位置 的安装槽中， 借助滑轮支撑杆 1 和滑轮支撑杆 2 使两个滑 轮之间出现高度差， 产生力臂， 细线分别绕过两个滑轮 悬挂相同质量的砝码。若要对负方向进行标定， 只需要 调换两个支撑杆的位置即可。

　　在对正方向进行力矩标定时， 如图 7 (e) 所示， 将 滑轮支撑杆 1、滑轮支撑杆 2 分别置于主工作台如图位置 的安装槽中， 借助滑轮支撑杆 1 和滑轮支撑杆 2 使两个滑 轮之间出现高度差， 产生力臂， 细线分别绕过两个滑轮 悬挂相同质量的砝码。若要对负方向进行标定， 只需要 调换两个支撑杆的位置即可。

　　在对正方向进行力矩标定时， 如图 7 (f) 所示， 将 两滑轮支撑杆 1 置于主工作台如图位置的安装槽中， 两 个需受力的径向加载孔连线垂直于 x 轴， 力臂就是两个 受力的径向加载孔之间的距离， 细线分别绕过两个滑轮 悬挂相同质量的砝码。若要对负方向进行标定， 只需将 两滑轮支撑杆 1 分别固定在当前安装槽的另一侧。

　　2 标定平台误差分析

　　2.1 砝码误差

　　误差分析采用双钩砝码加力， 其质量相对误差为：

　　eW ≤ 0.005%                  ( 1 )

　　2.2 绳索自重引起的误差

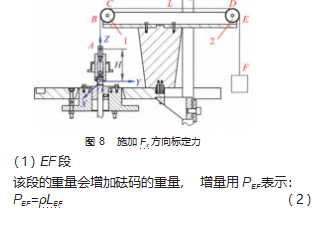

　　悬挂砝码的细绳分为 5 段， 各段长分别为 LAB 、LBC、 LCD 、LDE 、LEF， 如图 8 所示， 设单位长度的细绳重为 ρ， N/mm， 以下分段分析。

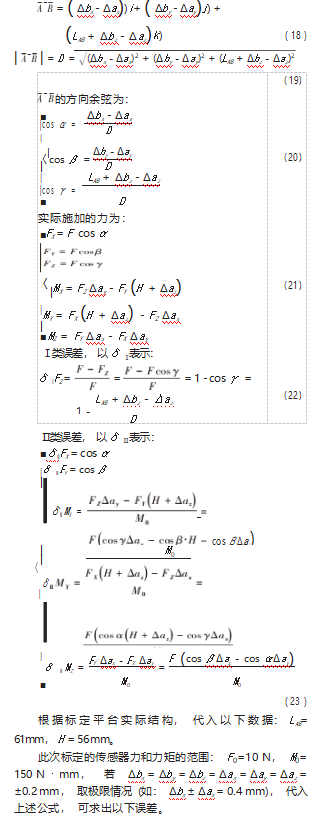

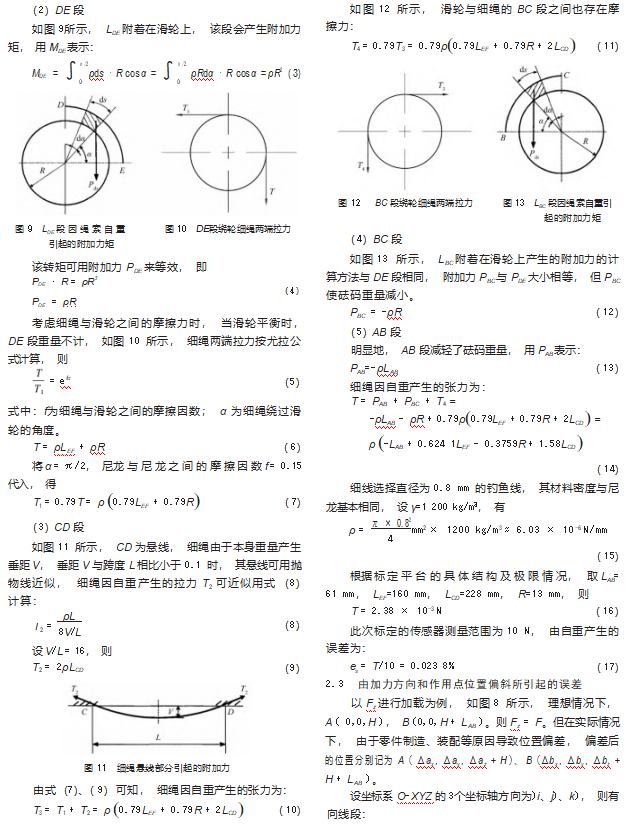

　　3 结束语

　　本文介绍了一款用于腔镜手术机器人的六维微型力/ 力矩传感器静态标定的标定平台， 并证明了其结构的稳 定性及可行性。六维微型力/力矩传感器静态标定平台能 够 在 6 个 方 向 上 对 六 维 微 型 力/力 矩 传 感 器 进 行 FX, FY, FZ , MX, MY, MZ 力/力矩的静态标定。根据六维微型 力/力矩传感器的结构尺寸设计并制造了满足要求的六维 微型力/力矩传感器标定平台， 该标定平台采用夹紧装置 将传感器固定， 设计了用来传递各个方向力的加载帽， 该平台还设有调平装置， 可调整传感器与标定平台的垂 直度。给出了六维微型力/力矩传感器静态性能标定加载 的方法， 对标定平台 Fz 方向的加载进行了误差分析， 确 定了 Ⅰ类误差 EI ≤ 1.307% 、 Ⅱ类误差 E Ⅱ ≤ 1.85%。
