MAPGIS 是中地数码科技有限公司研发的具有独立自主知 识产权的大型地理信息系统平台， 主要包括 ：图形处理、数据库 管理、空间分析、图形处理、实用服务等几个子系统 ；每个子系 统都包含不同的模块。目前MAPGIS 软件平台在广大地质勘查 单位已经基本普及， 它的地图编辑功能很强而且易于操作， 很多 GIS 数字资料的数据加工、建库工作都是基于MAPGIS 这一平 台来加以实现的。
1 MAPGIS中地质制图的一般步骤
MAPGIS 中地质图件的绘制一般可分为以下几个步骤。
1.1 地理底图的准备
地质图件一般都是在地理底图的基础上添加相应的专题内 容而成， 所以高质量地理底图的准备是极其重要的一步。其地理 底图的准备可按下列步骤来进行。
1.1.1 扫描原图
MAPGIS 中地理底图的准备一般采用扫描、矢量化的方法。 即通过扫描仪直接扫描原图，将扫描图以栅格形式存贮于图像 中 (如TIF 格式，JPGE格式等) 。在进行扫描时，要调整好扫描 仪的扫描参数， 以提高扫描精度。
1.1.2 图像处理
打开MAPGIS 的“图像处理”—“图像分析”，把需要矢量化 的图片转换成 *，MSI格式的影像文件。点击“图形处理”模块下 的“图像分析”，在“文件”—“数据输入”，打开数据转换窗口， 选择好转换的数据类型（如 ：jpg/tiff等），添加文件中选择图片 存放的位置，然后点击转换，会看到转换进度条，转换成功提示 “操作成功完成”（如图 1 和图2所示）。
1.1.3 图形校正
直接转换过来的MSI格式的影像文件也可以直接矢量化， 但是由于比例尺和空间位置等不是实际位置，对于后续要往图 上添加矿点、矿区范围等一些地质要素操作比较麻烦， 所以要对 直接转换过来的MSI格式的影像文件进行一下图形校正。
生成标准图框 ：首先查看所要矢量化的图件上的坐标，然后 利用MAPGIS 中的“实用服务”—“投影变模”模块生成标准图框。

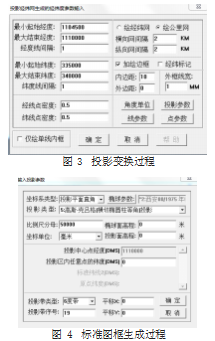

（1）已知图的四个角的经、纬度坐标生成标准图框。打开 MAPGIS 的“实用服务”—“投影变换”打开投影变换窗口， 打开 “投影转换”—“绘制投影经纬网”，在弹出的窗口中输入正确的 经纬度，以DDDMMSS. SS 格式。然后依次点击角度单位、投影 参数、线参数、点参数按钮设置好投影参数，点击确定，即完成 了标准图框的生成。（如图 3 和图 4 所示）。
（2）已知图的四个角的大地坐标， 生成标准图框。
打开“投影变换”—“系列标准图框”— 键盘生成矩形图框。 弹出（如图 5）图框。
先选“矩形分幅方法”为任意公里矩形分幅，然后将“图廓 参数”和“图廓内网参数”，“网线类型”，“比例尺”，“坐标系”， “起始带号”等参数输入，输入生成图框的点、线参数，点确定， 生成图框，保存生成的图框，“文件”—“另存文件”即完成标准 图框的生成。

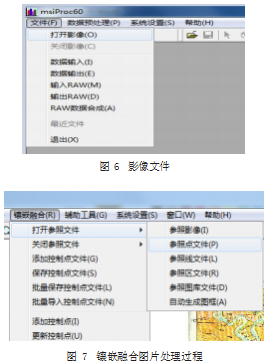

MSI格式的影像文件校正 ：打开MAPGIS 的“图像处理”— “图像分析”，文件菜单下的打开影像文件，装入影像文件（即 MSI格式的影像文件）。然后依次打开生成好的标准图框（镶嵌 融合—打开参照文件—参照点文件 /参照线文件）。
“镶嵌融合”—“添加控制点”，依次点击MSI格式的文件和 标准图框的四个相对位置， 最后点击确定， 即完成MSI格式文件 的校正， 关闭图像分析窗口即可。
1.1.4 创建工程文件
地理底图准备好后，打开图形处理子系统下的输入编辑，添 加校正好的MSI 文件，根据需要新建点、线、面文件，保存好工 程文件， 以便下次快速打开所有要素文件。矢量化一幅图的准备 步骤已经完成， 接下来就开始着手图形的绘制工作。对整个图件 进行分析研究，分清不同的要素层，在工程中建立对应的文（一 个工程之中可以包括很多个文件）。
首先要进行线的输入，一般是从地层最新的单元开始画起。原因是时代地质体之间有个压盖关系， 新的压老的， 断层线要后 输入， 线和线之间一定要相交一段距离， 方便造区时自动剪断线 功能的使用 ；线输入完后可以输入点文件，点的大小根据图面 整体显示比例来调整大小 ；最后是比较重要且复杂的区图元的 输入，区图元简称为区。区是由四周封闭的弧段围成的区域，它 是一个二维面状实体， 弧段是区的边界。区有如下空间特性 ：① 面积 ；②周长 ；③独立性或与其它的地物相邻，如花岗岩侵入 体及与其被侵入的地层之间即具有独立性也具有相邻关系 ：④ 重叠性与非重卷性 ：如一个地层单位或一个地层单位的一部分 与构造变形带等有可能出现交差重叠现象，而一个地层单位与 侵入体、脉岩等不会出现重叠⑤内岛的或锲齿状外形， 如的的的 海岸线封闭所围成的区城等， 在地质制图中， 区主要是用于对不 同地质体， 依据其形成时代按照国标的要求进行填色。
1.2 其它专题要素的绘制
1.2.1 整饰图面
点、线、面文件矢量化完成后，接下来要对图面进行整饰。 根据地理要素及视觉效果调整各图元的参数（包括子图和注释 的大小、颜色和角度等 ；线图元的线型、颜色等 ；面图元的颜色、 图案等） 把相互重叠或压盖的元素进行合理移动和删减，根据图 面的内容或图幅的大小合理布局图名、图例、责任签、附表及附 图等的位置， 做到图面清新整洁。
1.2.2 添加工程
在地理底图准备好后，根据所绘图种的需要在图上绘制相 应的专题要素。如要添加矿区范围、钻探工程、绘制探槽位置等 要素。专题要素的绘制可利用系统提供的点、线、面生成和编辑 功能来完成。
1.3 属性编辑
属性，指的是实体特性，它由属性结构及属性数据两部分内 容组成。在MAPG S 中，属性是反映事物特征信息的数据，主要 用来描述实体要素的类别、级别等分类特征和其他质量特征， 它 由属性结构和属性数据两部分内容构成。
MAPGIS 地理信息系统中图元属性的建立，可以在属性库 管理、空间分析、图形处理输入编辑等多个子系统中实现，而强 大的图形处理输入编辑子系统所提供的编辑、修改、拷贝属性等 功能，使我们在对图形数据矢量化的同时亦能编辑图元属性结 构和直接输入属性数据，并能利用图元的属性编辑处理图形数 据，从而提高了工作质量和效率。
1.4 图形输出
图形打印输出是成图的最后一步，通过MAPGIS 输出子系 统来实现。MAPGIS 系统不但支持windows 系统打印，而且提供 了光删文件的接口输出，可以输出高质量的符合地图公开出版 要求的图件。
2 结论
信息技术的进步，大大地推动了地质勘探技术的进步，特别 是地质制图技术的进步。MAPGIS 制图技术在实践应用当中能 够采集、检索、存储、分析与评价空间信息，MAPGIS 制图技术 已经被更多的地质工作者所肯定，且广泛地应用于多个领域 .在 科技进一步发展的影响下，MAPGIS 制图技术将会发挥更大的 作用， 以更加有效地满足社会发展的要求。
