摘要:半偏法测电阻的方法，涉及到欧姆定律、串并联电路的特点及系统误差分析，此法操作简单，而误差分析是此法之关键.按常规，若误差允许的范围是4％，由相对误差的定义δ＝
(根据本实验的原理，
，电路图如图1所示)可知，若仅考虑因R2的并入造成的系统误差，按半偏法得出R测＝R2的条件是R1＋r>24R2.半偏法测电表内阻是欧姆定律、串并联电路基本特点及系统误差分析在电路实验中的具体体现.其中，欧姆定律是本实验之“根”，串并联电路分压分流原理是本实验之“本”，系统误差的主要来源是本实验之“关键”.只有抓住“根”和“本”，才能理解本实验的原理，只有抓住“关键”所在，才能确保实验成功.此法操作简单，精度较高，但是必须知其然更要知其所以然，才能有效应考.
关键词:半偏法；欧姆定律是根；串并联是本；系统误差是关键
教辅资料《走进云南师大附中》高三月考试题精选汇编的主编是云南师范大学附属中学物理教研组，此书第92页第9题和第10题分别是2020届第8次月考理综23题和2020届第9次月考理综23题，考的都是半偏法测电流表的内阻，连续两次月考都没有突破原理，只是机械地考查步骤，得出结果，全然不顾结论成立的条件.也许命题老师并未吃透本实验之关键，偏离了新课标要求的“核心素养”，不利于培养学生尊重科学、善于思考的优秀品质，故以此文，提醒广大师生，注意此实验的“根”“本”“关键”所在.

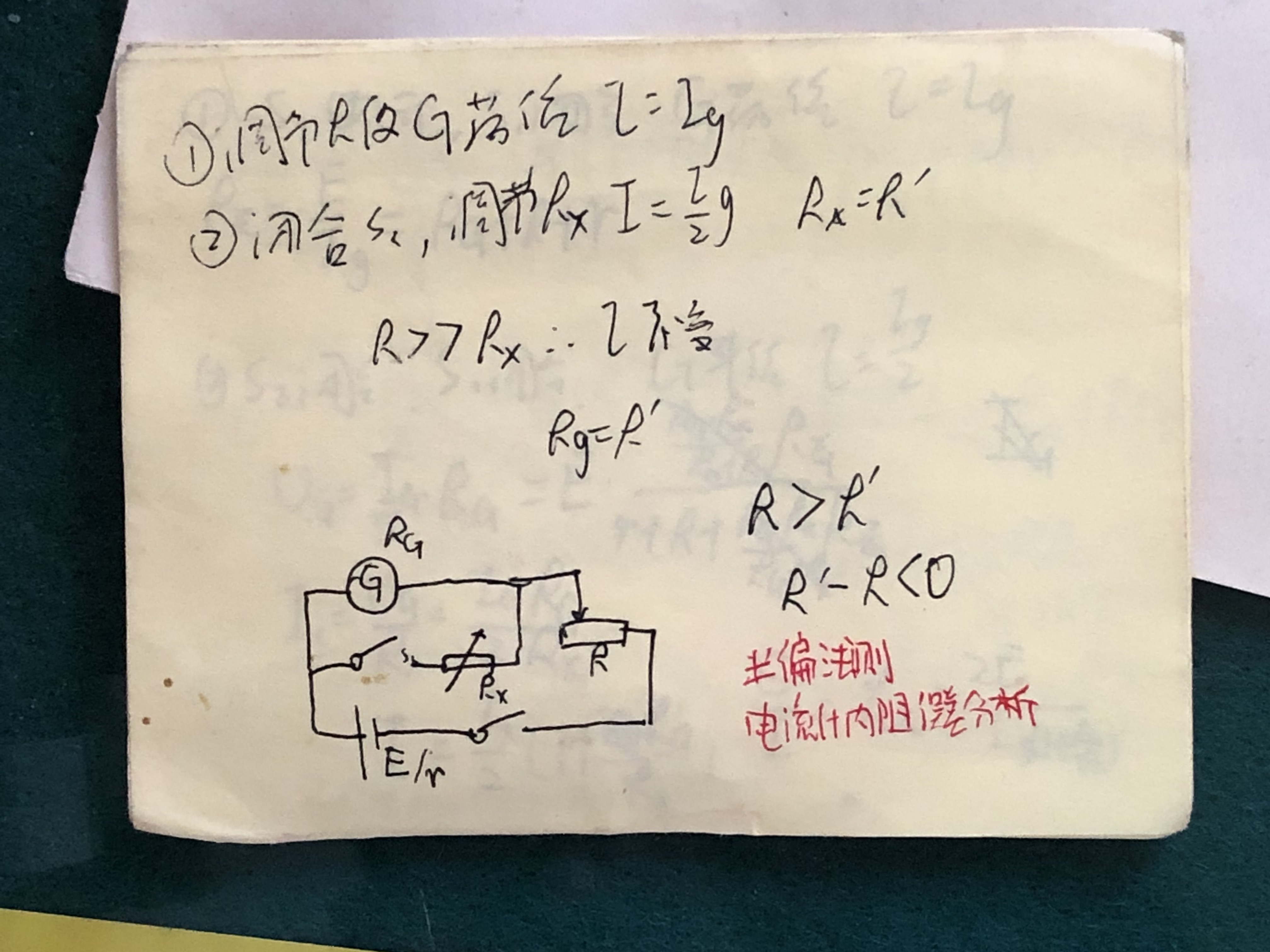

1电流半偏法测电流表内阻精选汇编(2020届第8次月考理综23题):有一个电流表，它的满偏电流为Ig＝1 mA，如果要将它改装成3A量程的大量程电流表.
(1)先用图1所示电路测量此电流表的内阻，操作如下，请你将空缺内容补充完整.(①②填写电路图上对应的电学元件的字母符号)
①将R1调至最大，闭合开关S1，断开开关S2，调节R1，使电流表的指针偏转到最大量程处；
②闭合S2，调节R2，使电流表指针半偏；
③读出电阻箱R2的阻值为600Ω.
(2)应将阻值为R＝Ω的电阻与该电流表并联.就能将此电流表改装成量程为3A的电流表，(结果取一位有效数字)
图1
显然，命题老师的问题(1)的命题意图是想考查“半偏法测电流表内阻”这一方法，却忽视了该方法可行的条件:并联R2前后，干路电流几乎不变，即是(R1＋r)≫Rg.由于未给出电源电动势，若认为Rg＝R2，显然是不可靠的.比如:若电源用的是一节干电池，则电流表满偏时的回路总电阻为R＝
＝1500Ω，若认为Rg＝600Ω，则R1＋r＝900Ω，值只是Rg的1.5倍，并非是远大于Rg，故这里的半偏法也就失去了前提条件，只能利用欧姆定律通过计算求得Rg.由E＝Ir(Rg＋R1＋r)与E＝
Ig Rg＋(
Ig＋
可得
若电源用
的是一节干电池，则电流表满偏时R1＋r＋Rg＝＝1500Ω，若电流表半偏时R2＝600Ω，利用
可知:
ｇ无解! 由及
Ｒ１ ＋ ｒ ＋ Ｒｇ ＝ １５００Ω 可知，要要Rg有解，R2应小于
３７５Ω!由
可知只有
当 Ｒ１ ＋ ｒ≫Ｒ２ 时，Ｒｇ才近似等于 Ｒ２ .
那么，如何界定“远大于”的条件呢?这得根据实验允许存在的精度要求来界定.按常规，若误差允许的范围是4％，由相对误差的定义δ＝
可知，若仅考虑因R2的并入造成的系统误差，按半偏法得出R测＝R2的条件是R1＋r>24R2.
其实，只要把握好串并联电路的基本特征和欧姆定律，就不会忽视半偏法的前提条件，还能根据本
实验的原理来减小误差，也可以利用半偏法的“根”“本”“关键”，对实验器材的选择上做一些改进，以提高测量的精度.比如:下面两种电路，都能消除因RB的并入所造成的系统误差.

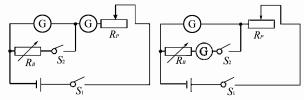

图2中当支路电流表的示数是干路电流表示数的一半时就有Rg＝RB.
图2图3
图3中当与RB串联的电流表示数与另一个电流表示数相等时就有Rg＝RB，所以抓“根”抓“本”抓“关键”，是正确选择实验器材的保证，万变不离其宗，各种测量方法都必须先抓“根”“本”，才能抓住“关键”:系统误差，以达到最佳的实验效果.
2电压半偏法测电压表内阻
“半偏法测电压表内阻”的电路图如图4所示，操作步骤:
图4
(1)按图连线；
(2)将R1的滑动触头滑到最左端，电阻箱R2的阻值调到0，闭合开S1；
(3)缓慢移动R1的滑片，直到电压表的指针指到满刻度处；
(4)调节电阻箱R2，直到电压表指针指到半刻度处；
(5)若RV≫R1左，则可以认为RV＝R2.
那么，如何判断RV≫R1左呢?
滑动变阻器的阻值是不可知的，“远大于”该如何认定呢?其实，只需利用电源电动势及电压表的量程，以及滑动变阻器的总电阻(铭牌上有标注)，即可估算电压表满偏时的R左，再根据电压表半偏时电阻箱的读数R2，即可估算出R2与R左的倍数关系，根据误差允许的范围，就可断定此法是否可行.现举例如下:
设所要测的电压表量程为0.3V，所用电源为内阻不计电动势为6V的电源，滑动变阻器R1的总阻值为100Ω，电压表可视为理想的电压表，则当其满偏时，与之并联部分的滑动变阻器R 1的阻值为50Ω；若电阻箱阻值调到3000Ω时，电压表半偏，则R左为R2的1.7％，若测量误差允许的范围是4％以内，则可认为此法可行，及R V＝R2＝3000Ω.这是粗略的估算方法，可能还是会有学生不能理解，毕竟电压表内阻并非无穷大，但我们只需回到并联电路的基本特征，写出并联电阻的表达式就能明白.令电阻R1和R2并联且R2>
R1则并联后的等效电阻为
，若误差在4％以内可用R 1近似替代R并(也就是把R2视为断路)，根据相对误差的定义，由δ＝
可 知 Ｒ２ 应 大 于 ２５Ｒ１ ，若误差要求控制在1％以内可用R 1近似替代R并，则R2应大于100R 1.也就是说，R2是否远大于R 1，取决于实验本身对精度的要求.
本实验中，若电压表串联了R2后，当电压表半偏时R2连入电路中的值是滑动变阻器滑片左侧电阻R左的25倍以上，即可认为系统误差小于4％，若这一误差是本实验允许的误差范围，则RV测＝R2.然而，根据串联电路分压原理，R2串入电路时使滑动变阻器左侧电阻两端电压增大，即电压表半偏时，R2两端的电压就大于了
U满，这就意味着，RV测＝R2>RV真，即测量结果偏大了.
本实验要严格算出相对误差比较繁琐，但只要让学生明白，两个电阻并联，如果大电阻是小电阻的25倍以上，相对误差就在4％以内，大电阻即可视为断路，则本实验半偏法的原理也就突破了.
若希望消除串入R2后造成的系统误差，可对实验做如下改进:
图5图6
图5、图6两图中，电压表V1、V2完全相同，则当U1＝2U2时(须同时调节R1、R2使V1满偏、V2半偏)，则RV＝R2.
那么，改进后的实验方法是否就完全消除了本实验的系统误差呢?当然没有，该方案只是消除了原方案中因R2的串入引起了并联部分的电压升高造成的系统误差，而电压表和电阻箱的精度也会造成系统误差.事实上，我们在调节过程中也是不能绝对达到U1＝2U2的，实验的难度会比原方案大一些.实际上，原方案“半偏法测电压表内阻”的实验，若R2是R左的100倍以上(相对误差小于1％)，可能电压表的精度已经测不出因R2的串入造成的系统误差了，这种方案测得的电压表内阻的精度已经较高了，而且操作也比较简单.明确了“R2远大于R1”的含义后，对这种测量方法的原理、误差分析及改进方案也就清晰明了了.
