摘要：口腔综合治疗机是医院口腔科必备的基础医疗设备之一，内部结构主要有气路、水路和电路系统组成，并由气、电路开关来控制水和气路终端，供牙医操作者使用。
关键词：口腔联体治疗机；气水管路原理；故障和排除
本文引用格式：陈文健,陈玉敏,李琳,等.AM6015口腔联体治疗机气、水管路系统原理分析和故障维修[J].世界最新医学信息文摘,2019,19(67):367-368.
0引言
本文以公理福联体式治疗机AM6015为例，在无图纸情况下主要针对气水管路结构系统逐一剖析，从原理上对气水管路系统进行了详细分析，为实际维修工作中出现的故障及解决方法作出描述，可以快速详细得指向某一具体管路和配件，提高维修效率和降低维修成本，供同仁维修时参考用。
1AM6015口腔联体治疗机组成
我院今年新进国产AM6015牙科综合治疗机为全电脑控制，带有P1、P2、P3三个预制记忆位和一个LP漱口记忆位，一支三用喷枪，气压和水压式吸唾器各一套，双开口手柄冷光灯一组、X光观片灯一组、恒温给水装置一套，手机气压观测表一组，全电动牙科椅一台和气压式医师座椅一台，配有二支高速手机（NSK），一套气动慢速手机（NSK、含马达直弯机头），自装内置式一套进口EMS超声洁牙机和台湾产光固化机。
2AM6015口腔联体治疗机气水系统工作原理
AM6015口腔联体治疗机气水系统是由副箱体，主箱体和治疗盘三部分组成。

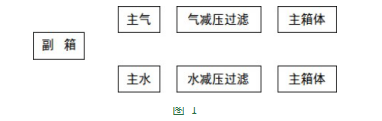

2.1副箱体位置在牙椅下端，是设备主气，水源工作始端（见图1）。

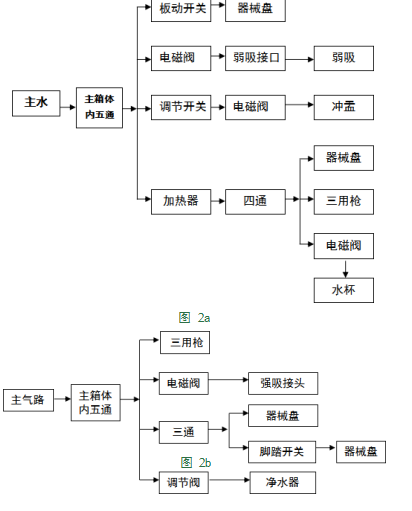

2.2主箱体在治疗机联体上，由弱吸，强吸，给水，冲盂，电磁阀和内部气水管路等组成的。主箱体气、水管路原理流程（见图2）。
（1）主水始端在副箱体里，经过水阀（½）过滤减压器降压至0.25MP（如图2a）
（2）主气始端在副箱体，经过气阀（½）变径10毫米软管到气过滤减压器压力为5.5MPa（具体如下图2b）
3器械盘气水路工作原理流程

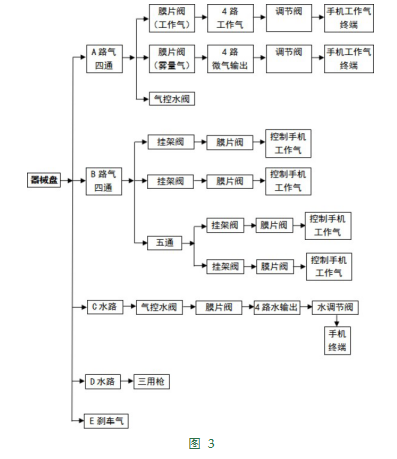

器械盘在治疗机横活动臂上，由气控水阀，洁牙机主机系统和内部气水管路组成，由主箱体送至器械盘三路气和两路水：一路气经过四通分成三路；二路气经过四通分成三路；另一路到刹车阀和两路水路，一路水到气控水阀；另一路到三用枪（如图 3）。
4常见故障维修
4.1故障现象1。高速手机在挂架阀上滴水。
4.1.1故障分析：高速手机供水是在器械盘内经过气控水阀到膜片阀，再由膜片阀经过调节阀到高速手机用水。气控水阀是由脚踏开关气控制工作水的通断。它的工作原理是当脚踏气开关时利用气阀杆直线移动，底座内有“O”密封圈，来密封通断工作水供给高速手机，气阀杆顶端有弹簧控制移动位量，当弹簧弹力不足时就难以达到控制关闭密封位置。
4.1.2故障处理：将气控水阀拆卸，拆开顶端固定螺丝，取出气阀杆的弹簧，将其用手拉伸下，涂上点医用凡士林，重新装机故障排出。
4.2故障现象2。痰盂上给水杯出水量小。
4.2.1故障分析：判断出现问题的故障可能有电和水两方面。首先用万用表检测控制出水的电磁阀电压24V正常，线路通畅排除电源问题。然后把电磁阀进水端管拔开出水正常，再检查出水端口水量小，确定电磁阀体内有异物，使加电后电磁阀不能控制阀杆完全到位来密封阀座。
4.2.2故障处理：将电磁阀拆开清理阀体内异垢物，异垢物为水质不良所致清除后故障排除。
4.3故障现象3。手持高速手机在不操作工作状态时微转。
4.3.1故障分析：高速手机是由工作气经过挂架到膜片阀输出，有可调接阀来调节气的终端使用大小。控制气是由工作气分出两路进入脚踏开关到膜片阀。当手持拿起口腔高速手机和脚踏开关时，控制气通过两路到膜片阀，一路给手机终端雾气输出。另一路给控制膜片阀工作气输出，此时挂架阀控制气常闭。膜片阀关闭控制气，橡胶软膜片隆起将工作气通过两孔接通，此时工作气接通。由此可知，只有当脚踏开关阀芯密封不严时，“O”型圈损坏才有微气泄漏所致。
4.3.2故障处理：更换脚踏开关阀底座内“O”型圈。
参考文献
[1]王志泉.牙科综合治疗机的部分改造[J].医疗设备信息,1997(02):9-7.
[2]尹涛.对YKZ-6型牙科综合治疗机的技术改进[J].医疗装备,2002(08):21.
[3]刘久伟,荆世臻.牙科综合治疗机的原理和维修[J].医疗装备,2003(06):55.
