摘要：地震激励严重威胁风力发电塔正常稳定运行。以某风力发电塔为对象，研究风力发电塔在2种实测自然波和1种人工波激励作用下的地震响应，并探究在不同地震波维数对风电塔响应的影响。结果表明：在风电塔门洞附近容易出现应力集中。而风电塔的最大应力出现在塔筒顶部，其最大应力不超过160 MPa，小于风电塔的屈服强度345 MPa。在3种地震波作用下，风电塔的位移最大值出现在塔筒顶部，而且X方向的最大位移均不超过0.1 m（桨叶位于X方向上），远小于桨叶与塔架之间的距离1.02 m。X方向的地震波对风电塔塔顶的应力有显著影响，这与叶片和机舱集中质量所在方向有关；地震波维数的变化对塔筒顶部位移的影响较小；水平方向地震波对弯矩影响较为显著，竖向的地震波影响弯矩可以忽略不计。
关键词：风力发电塔,地震波维数,地震响应
0引言
风力资源取之不尽用之不竭，采用风力发电可以减少环境污染，减轻对石油、煤炭等不可再生资源的依赖。风力发电技术日趋成熟，是国家电网电力的一个重要来源。目前，风力发电塔的结构设计中，主要采用圆筒式的主体结构。在地震的激励下，可能会导致部分屈曲变形甚至整体倒塌风险，造成严重的经济财产损失和人员伤亡[1-3]。因此，研究风力发电塔在地震作用下动力学响应十分必要。
国内外学者相继对风力发电塔的地震响应展开研究。闫阳天[4]、于华明[5]等以海上风力机为研究对象，综合考虑海床土壤柔性、海水与基础之间的耦合力，指出塔筒顶部的位移最大，应变能则集中于塔筒基础，响应参数随着地震加速度大小方向的改变而改变。戴靠山[6]等对风力发电塔进行结构和损伤分析，计算得到发电塔在地震激励下出现4类损伤的超越概率。赵志等[7]对两种不同特征周期地震波激励下的发电塔响应进行分析，发现对于0.4 s特征周期的地震波，高阶振型对结构的影响较大，初始塑性铰出现在塔筒底部，全截面塑性铰出现在塔筒中上部；而1.1 s特征周期的地震波，第一振型对结构的影响最大，初始塑性铰和全截面塑性铰均出现在塔筒底部。Chen Weiyun等[8]分别建立了5 MW海上风机（Offshore Wind Turbine，OWT）在液化土壤中单桩和桩桶基础支撑的两个三维数值模型，研究了OWT在两个不同峰值加速度和频率分量的地震动记录下的地震反应。结果表明，与单桩基础相比，混合桩-桶形基础可以显著降低OWT的地震反应，提高周围海床的液化阻力。Padrón Luis A等[9]通过模拟建立在海床上单桩基础的风力涡轮机模型，进行地震响应研究。研究发现，即使是低强度和中等强度的地震也会显著增加大型OWT的结构需求。当OWT的大小增加时，动态土壤-结构相互作用（Soil Structure Interaction，SSI）存在明显的有利趋势。
本文在借鉴部分学者建立的风电塔模型的基础之上，通过对风电塔进行地震时域分析，对比风力发电塔在不同地震维数作用下的动力响应区别。为后续风力发电塔结构和抗震设计提供一些参考。
1有限元模型
本文选用某风力发电塔作为计算和分析的原型，风力发电塔的模型如图1所示。塔筒为圆锥状空心单管钢结构，塔筒壁厚随高度呈线性减小，塔筒底部设置门洞。模型的主要参数如表1所示[10-11]。
在有限元建模中，采用三维实习单元建模，由于本文关注塔筒的响应，因此将风轮和机舱简化为偏心质量点[12]，相对于塔筒中心的偏心距分别为2.5 m和1 m，并与塔顶刚性耦合[13]，如图1所示。本文关注重点在于不同维数地震对塔筒响应的影响，因此不考虑塔筒基础与周围土体的接触，底部直接给定固定约束。塔筒顶部的简化如图2所示。

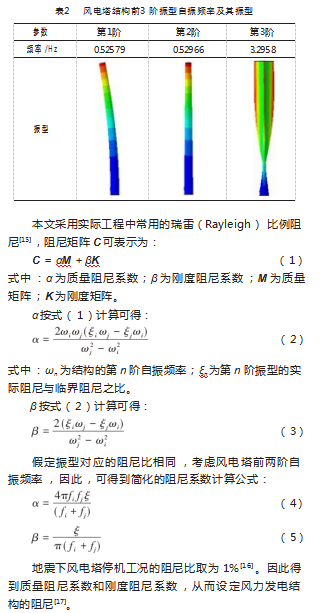

塔筒钢材密度为7 850 kg/m3，杨氏模量为206 GPa，抗拉极限应力为490 MPa，屈服应力为345 MPa，泊松比为0.3。风力发电塔模态分析是地震响应分析的基础。通过有限元软件中的Lanczos法对风电塔进行模态分析，以此来确定风电塔有限元模型的自振频率和模态。表2所示为风电塔结构前3阶振型自振频率及其振型云图[14]。
2地震波的选择与调整

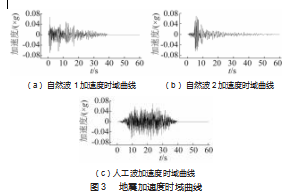

该风力发电塔所在的场地条件如表3所示，根据场地条件从PEER地震数据库中选用两组自然波，并且生成一组人工波[18]。将3组地震波的加速度峰值调整为0.07 g[19]，各条地震波的时程曲线如图3所示。
2条自然波的加速度反应谱如图4所示，通过计算在结构第一自振周期（1.901 89 s）处2条自然地震波反应谱值与规范反应谱值的差值小于10%。地震波的选择符合抗震规范要求[20]。

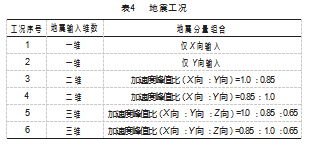

对于自然波1和自然波2，仅考虑水平方向的输入，对于人工波，为了研究地震作用下发电塔底部剪力和弯矩、塔顶位移和应力等结构响应参数与地震输入维数的关系，地震波各方向的加速度峰值按1∶0.85∶0.65比例进行调整[21]，分别进行表4所示的6个工况下的风电塔地震时程分析。
3地震时程分析结果
3.1不同地震波风力发电塔响应分析
图5和图6所示分别为塔筒顶部某节点的水平位移和应力曲线。3种波的位移、应力及剪力规律大致相同，自然波2作用下位移、应力及剪力在地震前期有较大的波动，这与自然波2的加速度曲线相吻合，自然波1和人工波曲线形状呈现纺锤形。
在3种地震波作用下，风电塔的位移最大值出现在塔筒顶部，而且X方向的最大位移均不超过0.1 m（桨叶位于X方向上），如图5所示，远小于桨叶与塔架之间的距离1.02 m。
图7所示为33.56 s这一时刻人工波作用下门洞附近的应力云图，在风电塔门洞附近容易出现应力集中[22]。而风电塔的最大应力出现在塔筒顶部，其最大应力不超过160 MPa，如图7所示，小于风电塔的屈服强度345 MPa。由于结构未达到塑形极限值，故弯矩还未超过许用极限值。
图8所示为塔筒底部某节点的剪力曲线。风电塔的X向剪力最大值出现在塔筒底部，而且其最大剪力均不超过100 kN，模型总重力为176 4 kN，X向的剪重比为0.057，大于0.032，满足抗震规范要求[20]。故在加速度峰值为0.07 g的3种地震波作用下，风电塔的结构响应均满足要求。
3.2不同输入地震维数下风力发电塔响应分析
在研究多维地震输入对结构响应的影响规律时，有地震输入的结构应力、位移、剪力以及弯矩必然比没有地震输入的大。通过对比工况1、3、5和工况2、4、6，得到不同输入地震维数对结构应力、位移以及弯矩的影响情况。

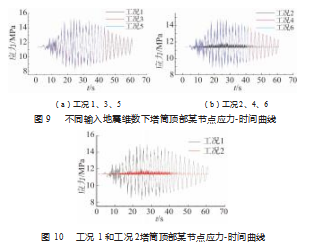

由有限元分析可知，塔筒在地震波作用下最大应力和位移出现在塔筒顶部，最大剪力和弯矩出现在塔筒底部。由图9（a）可知，3个工况的应力随时间变化曲线基本一致。由图9（b）可知，工况4和工况6的应力随时间变化曲线趋于重合，而工况2的幅值变化小得多。通过对比工况1和工况2的应力-时间曲线，如图10所示，可知X方向的地震波是影响风电塔应力的主导应力，这主要是由于叶片和机舱均位于X方向上，集中质量的影响使得X方向的应力值较大。而Y方向和Z方向的地震波对最大应力值影响有限。

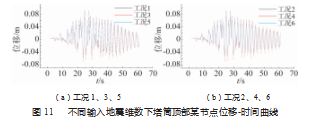

图11所示为不同输入地震维数下塔筒顶部某节点位移-时间曲线。通过对比工况1、3、5和工况2、4、6，位移随时间的变化趋势基本一致，由此可知当前地震烈度下，地震波维数的变化对塔筒顶部的位移影响较小。
图12所示为不同输入地震维数下塔筒筒底部弯矩-时间曲线，可以看出，工况3和工况5的弯矩随时间的变化趋势基本吻合，工况1的曲线整体较工况3和5小，且工况3和5曲线趋于重合。工况3的最大弯矩比工况1的值大1 663 010 N∙m。工况2、4、6的对比情况跟工况1、3、5基本一致。由此可知，弯矩受到水平方向的地震波影响比较明显，竖向的地震波影响弯矩可以忽略不计。
4结束语
本文以某风力发电塔为对象，研究风力发电塔在2种实测自然波和1种人工波激励作用下的地震响应，并探究在不同地震波维数对风电塔响应的影响。通过有限元软件建立模型开展仿真分析，结论如下。
（1）风力发电塔在不同地震作用时，塔筒顶部的应力和位移均为最大，门洞附近容易出现应力集中，而且塔筒底部的剪力最大。
（2）X方向的地震波对风电塔塔顶的应力有显著影响，这与叶片和机舱集中质量所在方向有关；地震波维数的变化对塔筒顶部的位移的影响较小。
（3）弯矩受到水平方向的地震波影响比较明显，竖向的地震波影响弯矩可以忽略不计。
本文的不足之处在于选波样本太少而且对模型进行一定程度的简化，对分析结果造成一定的影响。未来需要继续在模型进行深入细化，研究风电塔地震响应机理，开展风电塔结构设计优化研究。
