摘要：在固井中，合理设计与使用冲洗液，可以达到清洗井壁，冲刷岩屑，可以提高水泥浆与地层胶结面胶结强度的效果。基于此，针对国内某海域现场应用的水基钻井液体系，对3种不同类型的冲洗液开展清洗效果和相容性评价实验。实验结果表明，A型冲洗液对钻井液泥饼冲洗效果最好，胶结强度最高，能够有效提高固井质量。
关键词：油田固井,水基冲洗液,清洗效果,胶结强度,固井质量
0引言
绝大多数钻井液，无论是水基还是油基钻井液，对水泥浆的性能影响较大。在固井施工中，当水泥浆与钻井液直接接触后，水泥浆受钻井液的污染，容易造成以下问题：
1）增稠，导致泵压升高，严重时发生井漏，水泥浆失返。
2）假凝或闪凝，造成“灌肠”。
3）水泥界面胶结不良，影响固井封固质量。
因此，在注入水泥浆前，先泵入前置液将水泥浆与钻井液隔离并清洗井壁和套管[1-2]。通过对不同类型冲洗液开展清洗效果和相容性评价实验，优选出清洗效果最优的A型高效水基冲洗液。
1实验仪器和实验材料

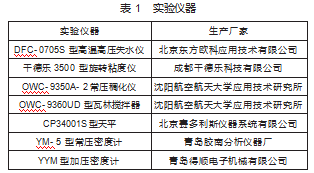

实验仪器选用油田固井常用实验仪器，如表1所示。

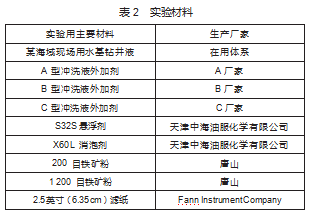

实验所用主要材料如表2所示。
2实验方法
2.1冲洗液的配制
根据配方计算出配制500 mL冲洗液所需的各组分的重量，先将称量好的液体组分搅拌15 s（转速为2 000 r/min），再加入预干混的固体粉末，继续搅拌20 min（转速为2 000 r/min）。
2.2泥浆滤饼的准备
滤饼制备的步骤类似水泥浆API失水实验，不同之处在于：高温高压失水仪的失水筒下部是一层60目的滤网，并在靠近失水筒内部一侧垫一层2.5英寸滤纸；实验压力和时间分别为50 psi（344.75 kPa）和10 min。
2.3清洗能力评价
将带有泥饼的滤纸从失水仪上取下来，用橡皮筋固定在旋转粘度计外筒。粘度计以200 r/s的转速下在90℃的冲洗液中冲洗10 min。
3清洗效果评价实验

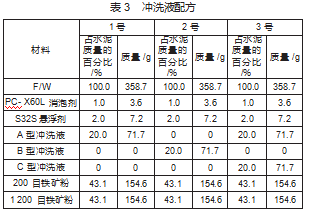

水基钻井液密度为1.45 g/cm3，设计冲洗液的密度为1.50 g/cm3，加重剂选用200目和1 200目的铁矿粉。实验配方如表3所示。

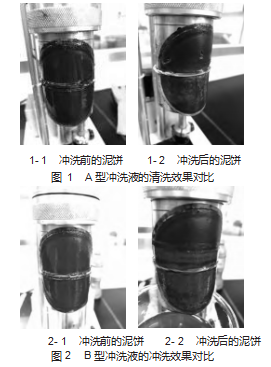

按照上面的实验方法制备泥浆滤饼，并将配制的3种1.50 g/cm3的冲洗液常压养护20 min，然后进行冲洗实验。由于铁矿粉容易吸附在滤纸表面，滤饼经过10 min的冲洗实验后再放入常温的清水中冲洗1 min，尽可能地将铁矿粉冲洗掉，以便作冲洗效果对比。实验结果如图1～图3所示。
实验结果表明，3种加重冲洗液中A型清洗效果最好，B型和C型效果较差（图3-2中的滤饼由于在清水中冲洗铁矿粉而导致部分脱落）。
4现在用水基钻井液与A型冲洗液流变相容性实验
4.1现场用水基钻井液的基本性能

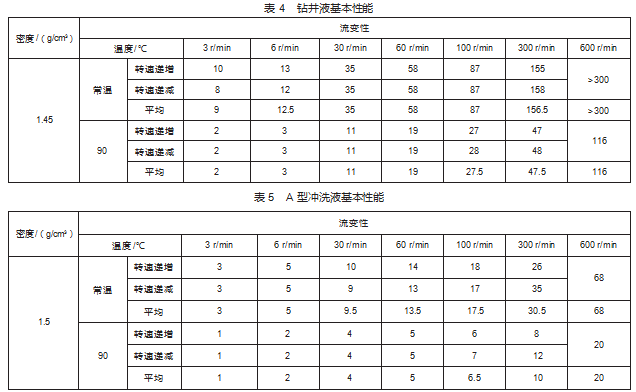

依据API标准测试钻井液密度、室温流变和90℃流变，实验结果如表4所示。
4.2 A型冲洗液基本性能
按照上面的方法实验方法配制500 mL冲洗液，按照API标准测定其加压密度、室温流变和90℃流变，实验结果如表5所示。
4.3现场用水基钻井液与A型冲洗液流变相容性实验

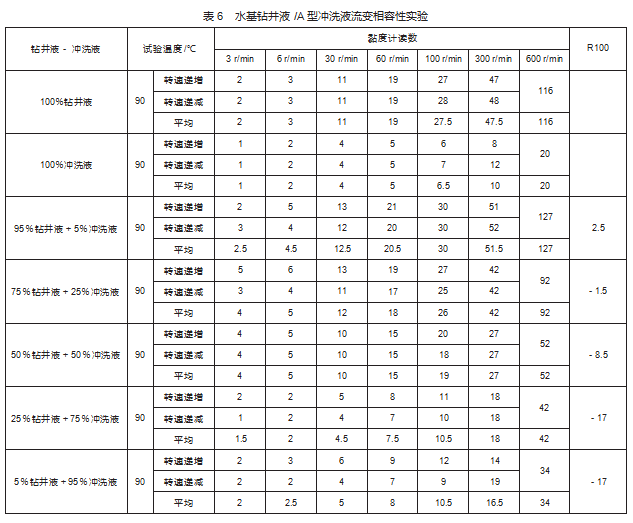

按照API标准对优选的A型冲洗液与现场用水基钻井液进行了流变相容性实验，实验结果如表6所示。
实验结果表明，混合流体的流变性能良好，95%钻井液＋5％冲洗液时的R100值比水基钻井液稍高，有增稠现象，其余R100值都比泥浆低，没有增稠现象。具有较好的施工安全性。
5结论
1）A型冲洗液对某海域现场用水基钻井液清洗效果好，能有效提高顶替效率，提高水泥与地层和套管的胶结质量。
2）A型冲洗液与现场用水基钻井液混合后的R100值较低，能够保障固井施工安全。
参考文献
[1]刘崇建，黄柏宗，徐同台，等.油气井注水泥理论与应用[M].北京：石油工业出版社，2001.
[2]陈大钧，王雪敏，吴永胜，等.高密度高效冲洗液XM-1[J].钻井液与完井液，2015，32（3）：70-72.
文章出自SCI论文网转载请注明出处：https://www.lunwensci.com/ligonglunwen/80562.html
