摘要：电梯限速器是电梯系统的关键组成部分，电梯限速器安全开关是电梯安全保护系统中的关键部件，曳引电梯限速器在电气安全方面的重要性日益突显。然而，由于制造差异、工作原理和型号规格等不同，限速器动作的方式也不一致，尤其是电气安全开关的数量位置，不同的限速器也不一样。通过深入分析市面上普遍较为常见的限速器，从安全装置的动作情况和设置情况两个方面论述了电梯限速器安全开关的检验，着重分析了电梯限速器检验过程中容易忽视的安全开关的设置问题。最后提出了限速器开关校验过程中的几点措施，以此降低电梯的安全事故的概率。该校验方法能够有效地发现限速器电气安全开关存在的问题，确保检验的质量，为电梯系统的安全运行提供了可靠的保障。
关键词：电梯限速器；电气安全装置；检验
０引言
曳引电梯的安全性一直是社会关注的焦点，其中限速器作为关键的安全装置之一，负责在紧急情况下迅速减速并停止电梯的运行，直接关系到乘客的生命安全。本文旨在研究曳引电梯限速器电气安全装置的检验方法，提高其可靠性和安全性，以确保电梯运行中的乘客安全。以往关于曳引电梯限速器的研究主要集中在机械结构和传感器方面，而对于电气安全装置的检验方法研究相对较少。本文与之前的研究不同之处在于将焦点放在限速器电气安全装置的检验上，为该领域的研究提供了新的视角和方法。
本文的创新点在于提出了一套全面而具体的曳引电梯限速器电气安全装置检验方法，针对不同型号的限速器，考虑了各种环境因素，确保了检验结果的准确性。研究结果为曳引电梯行业的相关人员提供了实用性的检验工具，对于提高电梯的整体安全性能具有积极的推动作用。
１限速器工作原理和主要作用
１．１工作原理
市场上常见的限速器基本上有两大类，一类是甩块式，一类是摆锤式［１］。摆锤式限速器通过重力与离心力共同作用实现限速功能。其主要构造包括一个固定在轴上的摆锤和与之相连的限速摆杆。在机械设备启动初期，摆锤受重力影响处于静止状态。随着速度提升，摆锤开始因重力向下摆动。当轿厢开始超速时，凸轮转速加快，摆杆惯性加大，摆动角度增大，触动超速开关，切断电梯控制电路，制动器动作使电梯停止；如果此时电梯未制停，仍加速下降，则棘爪与棘轮上的齿相互啮合，限速器被迫停止转动，限速器绳与轿厢之间产生相对运动，限速器绳提拉安全钳，安全钳动作，把电梯制停在导轨上。
甩块式限速器则是利用旋转离心力随转速增加的原理动作[2]。当限速器绳轮转动时，离心力会导致甩块产生远离回转中心的趋势。一旦速度超过限定值，甩块会触碰限速器电气开关，切断主机电源，迫使主机停止运转。若电梯仍未减速制停，轿厢速度继续增加，甩块将向外摆动至棘爪与制动圆盘内的棘齿啮合，使限速器绳停止移动。然而此时轿厢仍在下降，已被卡紧的限速器绳将安全钳操纵拉杆提起，带动轿厢两边的安全钳楔块同步动作，将超速下滑的轿厢制停在导轨上。
1.2主要作用
电梯限速器是电梯安全保护系统中的重要组成部分，主要作用有两个：一是监测电梯的速度；二是安全保护[3]。速度监测：限速器能够随时监测控制着轿厢的速度，一旦出现超速情况，即速度超过电梯额定速度的115%时，限速器会及时发出信号，产生机械动作切断供电电路，使曳引机制动。安全保护：当电梯因某种原因发生超速或失控时，限速器与安全钳将联动动作，使电梯轿厢迅速停止运行。
电梯限速器安全开关是电梯的安全保护装置。当出现超速度情况时，能及时发出信号，继而产生机械动作切断供电电路，使曳引机制动。如果电梯仍然无法制动则安装在轿厢底部的安全钳动作将轿厢强制制停[4]。
2限速器电气安全开关的校验
限速器速度通常有两个方面，一是电气动作速度，二是机械动作速度。电气动作速度是指在给定的电气信号下，安全开关的动作所需的时间。通常情况下，电气动作应该在几十毫秒的范围内，以保证安全开关能够快速响应并及时停止电梯。机械动作速度是指在安全开关被触发后，安全开关中机械部分的运动速度[5]。机械动作速度作为安全开关的关键参数，必须符合国家的相应标准，并与电梯的限速器相适配，从而确保电梯的顺畅与安全运行。在电梯限速器的安全开关中，电气动作速度与机械动作速度各自扮演着不可或缺的角色。电气动作速度指的是安全开关在监测电梯速度时所展现出的反应速度，而机械动作速度则是指当电梯速度超出安全范围时，安全开关的机械组件开始启动的速度。两者之间的主要差异在于其作用的时机：电气动作速度主要用于检测电梯速度是否越界，而机械动作速度则负责在电梯超速时迅速启动制动机制，确保乘客的安全。[6]。

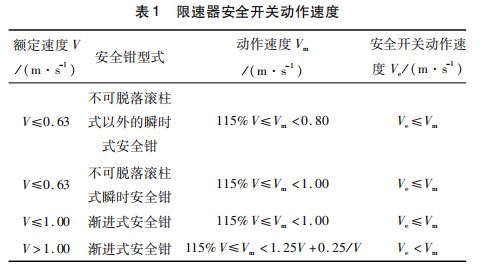

根据GB/T 7588.1—2020,电气开关动作分为两种情况：(1)对于额定速度不大于1m/s的电梯，限速器电气安全开关最迟可在限速器达到其动作速度时起作用；(2)对于速度大于1m/s的电梯，限速器电气安全开关应该在限速器达到动作速度之前起作用。具体限速器安全开关动作速度[7]如表1所示。
电梯限速器校验中的电气安全开关校验，主要是对限速器中的电气安全开关进行检测和测试，以确保其正常工作[8]。在校验中，需要注意以下几点：(1)检查电气安全开关的固定方式和连接是否牢固，确保其与限速器本体的接触良好。(2)测试电气安全开关的工作状态，可以使用万用表进行测试，检查开关是否正常打开和关闭。如果发现异常，应及时更换。(3)检查电气安全开关的触发机构，确保其正常工作。触发机构通常是由限速器本体和电气安全开关之间的机械部件组成，需要检查其是否存在磨损或松动等情况。在电梯运行时，安全开关必须与其他安全装置同时动作，以确保电梯及乘客的安全。校验安全开关的触发机构的方法是使用特定的测试工具例如限速器校验仪，在标准测试条件下模拟电梯运行时的各种情况，以确定安全开关与其他安全装置之间的连接关系是否正确。(4)检查电气安全开关的接线盒和接线是否正常。应检查接线盒是否密封良好，接线是否正确、紧固，是否存在短路或接触不良等情况。(5)对电气安全开关进行维护和保养，定期清洁、润滑和更换零部件，确保其正常工作。校验安全开关动作精度。安全开关动作精度是指安全开关在限速器动作时的动作精度，也必须符合国家和行业标准。校验安全开关动作精度的方法是在标准测试条件下测量安全开关的动作精度，以确定是否符合标准要求[9]。
在电梯限速器校验中，电气安全开关的校验是必不可少的一项工作。只有确保电气安全开关的正常工作，才能有效保障电梯的安全运行。因此，需要认真对待电气安全开关的校验工作，并按照相关规定进行操作和维护。
3限速器电气安全开关设置的校验
根据特种设备安全技术规范TSGT7001—2009《电梯监督检验和定期检验规则－曳引与强制驱动乘客电梯》附件A第2.9(2)项的要求，限速器或者其他装置上设有在轿厢上行或者下行速度达到限速器动作速度之前动作的电气安全装置，以及验证限速器复位状态的电气安全装置[10]。这就要求限速器上要有两个电气安全开关A和B,电气安全装置A应在轿厢上行或者下行速度达到限速器动作速度之前动作（对于额定速度不大于1m/s的电梯，最迟可在限速器达到其动作速度时起作用）如果安全钳释放后，限速器未能自动复位，则此时电气安全装置B应防止电梯的启动。两个电气安全装置均允许不设在限速器上，但限速器原有的电气安全装置必须有效[11]。
3.1电气安全开关A和B合二为一
图1所示是一种最为常见的电梯限速器实物图，也是现实检验中最常见的限速器。目前绝大部分电梯都采用此类形式的电气安全开关[12]。
电梯限速器在要达到动作速度之前，限速器内部机构动作，带动压杆动作，压杆的顶部触碰电气安全装置的拨杆，安全开关断路，整个安全回路断开，电梯制停。此时，如果未将限速器机械部件复位，安全开关的拨杆将在压杆顶部的阻挡下无法复位。那么这个电气安全装置是符合检规里关于验证限速器复位状态的电气安全装置的要求的[12]。这个限速器的电气安全装置是符合要求的，而且是两个安全开关是合二为一的。所以此种限速器在检验时，着重检查一下安全开关是否有效即可。
3.2只有一个电气安全开关A,没有B开关
如图2所示，限速器安全开关只有1个，当限速器动作时，甩块将安全开关的拨杆打掉，安全开关断路，电梯制停。但是此时，由于限速器安全开关拨杆位置无限制其动作的装置，所以安全开关是可以复位的，这与检规要求的有验证限速器复位的安全装置是不符合的。
现今的限速器都不存在此种情况，较早出厂的限速器小部分限速器是采用此种安全设置[13]。针对于此，建议使用单位更换具有验证限速器复位状态的电气安全装置的限速器。或者也可以根据以下方式方法进行处理：根据质检特函[2010]第40号文《关于电梯限速器复位有关问题的回复》，部分通过甩块或棘爪动作的限速器，虽然不具备“验证限速器复位状态的电气安全装置”，但允许在该限速器附近有复位操作说明，将该限速器的复位步骤告知用户即可，包括在用及新装。所以针对此种类型的限速器检验，应该在其附近张贴明显的限速器复位操作步骤[14]:(1)提引压绳块并卡住，然后进行复位；(2)打开开关盒的罩子；(3)将开关盒内的开关打上去，让其复位。
3.3既有安全开关A又有安全开关B

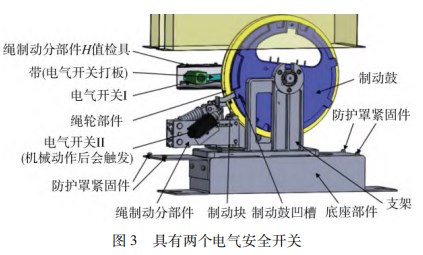

图3所示是一个典型的标准的符合检规和标准的一个限速器，它具有在电梯限速器动作前切断安全回路的电气开关A(I),又具有验证限速器机械装置复位的电气开关B(II)。
一般对于此种限速器，大多用于高速电梯中，例如额定速度大于或等于3m/s的电梯上。对于装配两个电气安全开关的限速器，不容易产生限速器未恢复而导致扎车的现象，是比较理想的装配方法。对于装配两个开关的电梯限速器，应对于每个开关都要进行功能试验，以确保限速器的可靠和稳定[15]。
4结束语
本文介绍了电梯限速器电气安全开关的校验的目的，以及具体检验实践中可能出现的一些忽略之处。通过对其基本原理、检验方法的分析，得出了以下结论。首先，电梯限速器电气安全装置在电梯的安全运行中起着至关重要的作用，其准确性和可靠性直接关系到电梯乘客的生命安全，因此，对电梯限速器电气安全装置的检验必须严格、细致。其次，本文提出的检验方法经过实践验证，证明是有效和可行的，通过外观检查、功能测试、装置设置等多个环节，可以全面评估电梯限速器电气安全装置的性能和可靠性。最后，针对检验中经常遇见的限速器，本文都提出了不同的检验方法以及相应的检验要求，这些措施旨在提高电梯限速器电气安全装置的稳定性和可靠性，降低电梯故障的风险。
参考文献：
[1]王叶峰．电梯限速器检验常见问题及解决措施[J].工程技术研究，2022(3):145-146.
[2]王凯雷，望斌，程军．甩块式电梯限速器失效案例的分析及思考[J].中国电梯，2019,30(19):60-61.
[3]叶陈勇．电梯限速器－安全钳联动试验失败的案例分析[J].机电信息，2020(29):64-65.
[4]陈官顺．限速器安全钳联动试验的失效分析及探讨[J].机电工程技术，2021,50(12):274-276.
[5]冯双昌，陈杰．基于图像识别的电梯限速器校验方法[J].起重运输机械，2021(16):58-62.
[6]张学斌．电梯限速器的定期检验分析[J].机电工程技术，2022,51(12):306-308.
[7]舒佳乐，周正．高速电梯限速器的机械设计研究[J].建筑工程与管理，2021(3):90-91.
[8]曹洋洋．电梯检验中安全钳和限速器相关问题探讨[J].模具制造，2023,23(10):271-273.
[9]肖硕．浅谈限速器的维护和保养[J].科技信息，2013(21):129.
[10]TSG T7001—2009,电梯监督检验和定期检验规则曳引与强制驱动电梯[S].
[11]王英娟，邢文，于骁．电梯检验中发现的电气安全装置与安全回路问题[J].机械与电子控制工程，2023(5):55-57.
[12]李晓明．电梯限速器检验存在的常见问题与解决策略[J].中国设备工程，2023(19):157-159.
[13]冀旭慧．电梯检验中安全钳和限速器相关问题探讨[J].设备监理，2023(1):52-54.
[14]张宏亮，李杰锋．电梯检验工艺手册[M].北京：中国标准出版社，2018.
[15]王森强．限速器—安全钳联动失效的分析与思考[J].市场监管与质量技术研究，2022(3):29-31.
