摘要： 环氧树脂绝缘干式变压器具有绝缘性强 、重量轻 、能耗低的特点， 应用范围十分广泛。优化此类变压器的设计制造流程对于 提高生产效率和设备稳定具有重大意义。基于电磁理论 、热力学 、工程力学等知识， 对环氧树脂绝缘干式变压器的铁心 、线圈 、损耗 、温升 、重量等相关电磁参数 、结构参数以及性能参数进行了计算。采用理论计算结果和结构设计相结合的方式， 通过 AutoCAD软件绘制变压器的主要图样， 设计型号为 SCB10-1600/10 的干式变压器。在保证产品质量的前提下， 进行了参数指标的对比。结果表明： 该方案符合国家标准， 验证了本文方案的可行性， 为同类型的环氧树脂绝缘干式变压器的电磁计算提供了设计参考。
关键词： 环氧树脂绝缘干式变压器,SCB10-1600/10,电磁理论,电磁参数
Design of Dry Type Transformer with Epoxy Resin Insulation
Yao Linjie， Wang Yaobin， Jiang Wei
(Zhuzhou HONGDA MAG-ELECTRIC Technology Co.，Ltd.，Zhuzhou，Hunan 412011.China )
Abstract：Epoxy resin insulated dry-type transformer has the characteristics of strong insulation，light weight，low energy consumption，and is widely used.Optimizing the design and manufacturing process of such transformers is of great significance for improving production efficiency and equipment stability.Based on electromagnetic theory，thermodynamics，engineering mechanics and other knowledge，the core，coil，loss，temperature rise，weight and other relevant electromagnetic parameters，structural parameters and performance parameters of epoxy resin insulated dry-type transformer were calculated.With the combination of theoretical calculation results and structural design，the main drawings of the transformer were drawn through AutoCAD software，and the model of SCB10-1600/10 dry-type transformer was designed.On the premise of ensuring the product quality，the comparison of parameter indexes was carried out.The results show that the scheme conforms to the national standard，which verifies the feasibility of this scheme，and provides a design reference for the electromagnetic calculation of the same type of epoxy resin insulated dry-type transformer.
Key words：epoxy insulated dry type transformer;SCB10-1600/10;electromagnetic theory;electromagnetic parameter
0 引言
变压器的理论基于互感现象， 变压器的设计涉及丰富的物理知识如电磁理论 、热力学 、工程力学等[1-3] 。
干式变压器的铁心材料大多数采用硅钢片， 新型低功耗 硅钢片的应用使得干式变压器更加节能。随着材料学科 和工程技术的发展， 以及研究人员对变压器产生噪声进 一步研究 、对铁心设计方案的不断优化设计之下， 干式 变压器的工作环境得到了很好的改善[4] 。干式变压器具 有绝缘 、不易燃等特点， 在工程应用中具有显著的优势， 因而对该类变压器的需求正在不断地增长。
大多数环氧树脂干式变压器的绝缘层都是薄绝缘的，厚度为 1.5 ~ 2 mm [5] 。 当前我国使用的环氧树脂干式变压器在结构上的特点为： 采用玻璃纤维材料加强高压 绕组和低压绕组; 环氧树脂的浇注环境是在真空环境 中使用模具进行浇注， 这样做有利于得到坚韧且具有 弹性的薄树脂包封层， 树脂包封层包裹在线圈导体外 围， 随着线圈的收缩膨胀而跟随线圈发生一样的变化，因此杜绝了树脂包封层的断裂[5-6] 。薄绝缘的树脂包封 层， 不仅有了较好的包封作用， 而且薄的包封层减少了 温差， 这 有 利 于 环 氧 树 脂 浇 注 线 圈 的 热 传 导 效 应 的 改善[7] 。
环氧树脂绝缘干式变压器的浇注方式是将树脂材料 浇注线圈， 渗入到匝间 、层间和段间 。一 直 以 来， 国 内外都在 对 环 氧 树 脂 干 式 变 压 器 的 浇 注 体 进 行 研 究， 研究杜绝出现断裂的浇注体， 对于浇注体出现的多余 气泡的控制等[8] 。环氧树脂干式变压器不断发展， 因其绝缘性强 、 能耗低等特点， 目前已广泛应用到各个领域， 需求在不断增长 。 本文对 SCB10-1600/10 环氧树脂绝缘干式变压器从理论上进行了设计， 其中包括 铁心计算 、线圈计算 、负载损耗计算 、重量 计 算 、阻 抗电压计算和温升计算等 。根据计算得到的数据， 通过 AutoCAD 工程制图软件绘制铁心截面图 。 基于电磁计算和结构设计设计了 SCB10-1600/10 环氧树脂绝缘干式变压器 。
因此杜绝了树脂包封层的断裂[5-6] 。薄绝缘的树脂包封 层， 不仅有了较好的包封作用， 而且薄的包封层减少了 温差， 这 有 利 于 环 氧 树 脂 浇 注 线 圈 的 热 传 导 效 应 的 改善[7] 。
环氧树脂绝缘干式变压器的浇注方式是将树脂材料 浇注线圈， 渗入到匝间 、层间和段间 。一 直 以 来， 国 内外都在 对 环 氧 树 脂 干 式 变 压 器 的 浇 注 体 进 行 研 究， 研究杜绝出现断裂的浇注体， 对于浇注体出现的多余 气泡的控制等[8] 。环氧树脂干式变压器不断发展， 因其绝缘性强 、 能耗低等特点， 目前已广泛应用到各个领域， 需求在不断增长 。 本文对 SCB10-1600/10 环氧树脂绝缘干式变压器从理论上进行了设计， 其中包括 铁心计算 、线圈计算 、负载损耗计算 、重量 计 算 、阻 抗电压计算和温升计算等 。根据计算得到的数据， 通过 AutoCAD 工程制图软件绘制铁心截面图 。 基于电磁计算和结构设计设计了 SCB10-1600/10 环氧树脂绝缘干式变压器 。

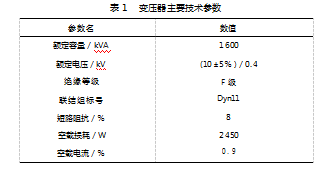

2 变压器电磁计算
本文研究的干式变压器采用 Dyn11 联结方式。根据 联结方式可对相线电压和电流进行计算， 计算结果如表 2 所示。
本文对变压器电磁参数的计算作了详细的介绍， 选 择了合适的铁心直径计算横截面积。用作电源变压器铁 心的钢板都是硅钢片。本文采用的硅钢片牌号为 3Z120 。
铁心计算一般先通过如下公式计算铁心直径：
D = KD ^(1)
式中： D 为铁心直径;SZ 为三相变压器每相容量;KD 为铁 心直径经验系数， 这里取 KD = 58 。
其中三相变压器每相容量：
SZ == = 533.33(kVA) (2)
式中：SN 为额定容量。
因此计算得到 D = 58 ^533.33 = 280( mm ) 。
通过计算得到高压侧有效截面积 S1 =280.776 cm2. 低压侧有效截面积为 S2 = 271.32 cm2 。 有效截面积 Sfe = 552.095 9 cm2 。
2.1 绕组参数的计算
环氧树脂干式变压器绕组部分的主要参数包括： 高 压 、低压绕组与辐向尺寸， 绕组绝缘半径等。下文将对 绕组的主要参数进行介绍与计算， 图 1 为环氧树脂干式 变压绕组结构主视截面图。
低压线圈形式一般采用箔式一个气道， 根据实际需求， 选择层绝缘厚为 0.25 mm。
初算每匝电势：
ez ′= c450 = 19.63( V/匝) (3)
式中： 磁通密度 Bc ′取 16 T;Sfe 为有效截面积。
初算低压匝数：UP2 230.94z
式中：UP2 为低压绕组的相电压。
匝电势的确定：
ez = = ^= 19.245( V/匝) (5)
校验磁通密度：
450e 450 ×19.245e
磁通计算：
Ф= 450ez ×103 = 8 660 250( 线) (7)
通过选定磁密， 计算绕组的匝电势， 低压绕组的总 匝数以及电流密度等参数可以计算低压绕组辐向尺寸以 及以及它的轴向尺寸。
根据导线为铜线 δ为 1 ~ 2 A/mm2.导线截面积为：
S== =1 154.700 5 ( mm2 ) (8)
式中： I 为低压绕组线电流; 电流密度 δ= 2 A/mm2 。
这里选择线规： 铜箔 1.5X780//1170. 导线截面积为 1 170 mm2 。则电流密度：
I 2 309.401S 1 170
低压绕组辐向厚度：
d1 = 10.5 + 10.5 + 20 = 41( mm ) (10)
计算低压绕组轴向尺寸为 780 mm; 低压线圈电抗高为 780 mm; 铁心窗高为 895 mm。
低压绕组辐向有 12 层， 被 一个气道隔开， 气道在 6 、7 层之间， 气道宽度为 20 mm， 端绝缘为 16 mm， 空 气距离为 40 mm。
对树脂绝缘而言， 由于工艺上的原因， 均无法采用 饼式绕组， 本文采用四段多层圆筒式高压绕组， 有一个 气道。它的电压分接范围为 ±5% 。与低压绕组部分电磁 参数计算类似， 得到其高压绕组的匝数与电流密度结果 如下。
高压匝数计算：UP1 10 000z
式中：UP1 为高压相电压;ez 为匝电势。
分 接 段 匝 数 为 26 匝。各 档 匝 数： 494 ( 26 ) 520 (26) 546 。根据相关数据的计算得到高压线圈分接简图 如图 2 所示。
导线截面积：
S′= IP1 = 21.332 mm2
式中：IP1 为高压相电流;δ′为初选电流密度。
电流密度：
由以上数据， 可以计算出高低压绕组平均半径值、 高低压绕组平均匝长 、绕组导线总长度分别如表 3 ~ 5 所示。
2.2 损耗计算以及短路阻抗计算
空载电流： 变压器二侧开路时， 流过一次绕组的总 电流称为空载电流以 I0 表示[10]， 表达式如下：
I0 = ^= ^( )2 + ( )2 (14)
式中：I0 空载电流;I0y 为无功分量;I0w 空载电流的有功分 量。
空载损耗： 空载损耗主要来自空载铁损， 空载铁损 主要来自空载电流[11]， 表示如式：
P0 = kP0 ·Ptx · GF (15)
式中： P0 为空载损耗; kP0 为工艺附加系数; Ptx 为铁心硅 钢片的单位损耗; GF 为铁心硅钢片的重量。
负载损耗： 负载损耗主要包括两部分， 一部分为高、 低压绕组所产生的电阻损耗， 另一部分为杂散损耗[8] 。

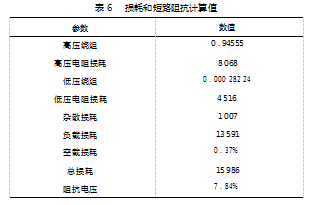

短路阻抗： 电路阻抗又称阻抗电压百分比， 其主要 由电阻分量与电抗分量两部分组成[8]; 表 6 中为电阻损 耗 、杂散损耗 、负载损耗 、总损耗等计算数据。
δ== 2.43 A/mm2
与低压线圈的步骤类似， 计算一 系列参数后对线圈的尺寸进行计算。
高压绕组辐向总厚度为 11 +18.5 +16=45.5 ( mm )， 高压线圈段间距离为 20 mm 、30 mm 、20 mm， 因此高压线圈轴向高度为 750 mm， 电抗高为 750-9.35 =740.65 ( mm ) 。
铁心直径可从前面的计算得知 D =280 mm， 因此计 算铁心外接圆半径是 280/2 = 140 ( mm )， 线圈几何尺寸 简图如图 3 所示， 其他相关的计算数据如下： 低压与铁心 之间的距离为 12 mm; 高压与低压之间的距离为 40 mm;相间距离为 33 mm; 图中的低压绝缘半径为 a21 = a22 =10.5 mm， 高压绝缘半径为 a11 = 11 mm， a12 = 18.5 mm。 根据计算可得到： R21 = 152 mm; R23 = 162.5 mm; R11 = 233 mm; R13 =264 mm。铁心中心距：M0 = 282.5 ×2 +33+ 2 = 600( mm ) 。
2.3 温升及重量计算
铁损的存在使铁心发热。在低频小功率变压器中， 铁心温升远低于铁心的居里温度， 也低于线包的温度。 由于环氧树脂绝缘干式变压器铁心损耗相对较小， 一般 忽略铁心温升对绕组温升的影响[9] 。本文采用的环氧树 脂绝缘干式变压器计算温升原理是认为热量从导体到树 脂传导到绕组外部， 变压器的热传导温升计算公式如下：
τ=×K ×eeq (16)
式中： τ为温升; W 为绕组中的损耗; S 为绕组总纵向外 表面面积; K 为热传导率的倒数。
根据热传导温升计算公式， 可以计算出高压内线圈温升 τ1=101.2 ℃; 高压外线圈温升 τ2=96.679 99 ℃; 高压 线圈总温升 τ=98.3 ℃; 低压内线圈温升 τ1=107.13 ℃; 低压外线圈温升 τ2=92.03 ℃; 低压线圈总温升 τ=98.9 ℃。
变压器的重量计算， 包含硅钢片重 、导线重 、线圈树脂及玻璃纤维重等， 根据参数计算可得低压导线重为G1 =421.92 kg; 高压导线重为 G2 =546.85 kg; 低压线圈树脂及玻璃纤维重 G3 = 141 kg; 高压线圈树脂及玻璃纤 维重为 G4 =182 kg; 低压引线铜排重 G5 =47 kg; 夹件及 附件重为 G6 =150 kg; 底座小车等附件重为 G7 =100 kg; 低压引线铜排夹件底座小车等附件重合为 G总 =3 980 kg。
硅钢片重：
Wcore = 7.65 A c ×10-4 (3H0 +4M0 ) + G △ = 2390.3 kg(17)
式中：Wcore 为硅钢片重量;H0 为高度;M0 为铁心中心距;G △ 为总的重量。
3 结构设计
AutoCAD 在干式变压器的设计中是一款较为实用的 软件， 从它的工作 目 的而言， 可以分为两方面来介绍， 一方面利用计算机求得最佳的电磁设计方案， 另一方面 为利用计算机进行变压器的结构设计设计[12] 。
干式电力变压器的计算结构设计主要是进行设计图样的绘制。 目前， 利用计算机绘制干式电力变压器的图 样有两种方式， 一是交互式绘图， 即人机直接对话式绘 图， 它利用 AutoCAD 绘图系统软件， 按照一定的尺寸、 比例绘制; 另一种是参数绘图， 即利用计算机高级语言 和 ProE 绘图系统软件结合在一起而编制的程序绘图。本 文采用的是前一种方式[13] 。
上文介绍了环氧树脂绝缘干式变压器电磁计算， 应 用了理论物理电磁理论和铁心磁通的实际计算， 确定了 铁心尺寸和线圈大小， 以及线圈 、铁心在干式变压器中 产生的损耗等。下文采用 AutoCAD 软件根据计算结果进 行设计绘图。
铁心截面的技术要求：
(1) 铁芯端面涂聚胺脂漆 7110;
(2) 夹板可用白布带临时固定在心柱上。
4 结果分析
由国标 GB1094.11-2007 《电力变压器第 11 部分：

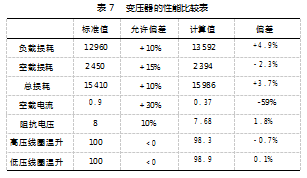

干式变压器》 中对于 1600 KVA， 10 KV 电压等级干式变 压器的要求， 对方案进行分析。表 7 为变压器的性能参 数比较。
由表 可 知 本 文 所 提 方 案 符 合 国 标 要 求。 设 计 的SCB10-1600/10 干式变压器满足技术参数， 因而该方案是可行的， 它为设计同类型的干式变压器提供了参考。
5 结束语
在掌握了干式变压器电磁计算方法的基础上， 本文完成了 SCB10-1600/10 干式变压器的计算， 对本文对环氧树脂绝缘干式变压器进行了设计。首先， 选定变压器 的主要性能指标， 并由此选择合适的铁心截面优化方式， 计算得到符合应用需求的铁心截面面积。其次， 确定了 硅钢片牌号， 计算了铁心直径和横截面积等， 计算了绕 组的辐向高度和辐向尺寸， 计算了绝缘半径， 确定了变 压器的中心距， 阻抗电压， 损耗温升等电磁参数。采用 AutoCAD 软件根据计算结果进行设计绘图。通过与所给 出的参数进行对比， 本文设计的环氧树脂干式变压器在 误差范围内是满足国家标准的， 这也验证了本文所提设 计方案是可行的。本文的设计思路与计算对相关变压器 的设计提供了参考， 在新型变压器需求日益增加的当今 社会， 具有重要的应用价值。
参考文献：
[1]周苑良.关于浇注式干式变压器电磁优化设计探讨[ J].科技 风，2018(14)：1.
[2]陈开全，郭峰，刘燕，易吉良.树脂浇注干式变压器电磁优化 设计[J].变压器，2006.43(03)：1-4.
[3]陈华.树脂浇注式干式变压器在煤矿供电系统中的应用[ J]. 山东煤炭科技，2019(01)：1-4.
[4]范大吉，范钧伟.基于理论物理的电力变压器电磁计算[ J]. 电气开关，2018.56(01)：1-5.
[5]蔡钿，池波.干式整流变压器电磁设计研究[ J].船电技术， 2014.34(11)：1-4.
[6] 彭 书 陵. SCB10 -1600/10 节 能 型 干 式 变 压 器 的 优 化 设 计 [D].广州：华南理工大学，2017.
[7]李鹤岐，陈尔奎，郝伟.干式电力变压器 CAD 系统设计[ J]. 甘肃工业大学学报，2001.27(02)：1-4.
[8]马冲.开 口 式立体卷铁心 干式变压器的研究与设计[ D].青 岛：山东科技大学，2018.
[9]魏博凯.非晶合金干式变压器优 化 设 计 方 法 与 系 统 研 究 [D].赣州：江西理工大学，2021.
[10]李洪刚.干式整流变压器的参数计算和结构设计[ J].变压 器，1990(01)：1-3.
[11]王如宇.750kV 变压器主绝缘结构优化设计与应用[ D].大 连：大连理工大学，2020.
[12]王耕，巫付专，贾贺强.用 AutoCAD VBA 实现变压器铁心片 图的参数化设计[J].变压器，2007.44(09)：1-4.
[13]刘飞，冯林桥，陈湘波.AutoCAD2000 电气图元菜单生成 及与数 据 库 的 链 接 [ J]. 现 代 计 算 机 ( 专 业 版 )，2003 (03 )：83-86.
