摘要 ：YS/T 670-2021《空调器连接用保温铜管》于 2019 年 度进行修订， 牵头修订起草单位为浙江海亮股份有限公司。本文 对行业标准YS/T 670-2021《空调器连接用保温铜管》内容进行 了介绍， 并对主要核心内容进行了解读和讨论。
关键词 ：空调器连接用保温铜管,标准,技术要求
1 前言
空调器连接用保温铜管(见图 1) 是指将铜管穿入保温套管 中，在空调室内、外机中起连接、配套的作用，保温套管可以隔 热，减少介质能量的损失。
2021 年中国紫铜管产量为 214 万吨，较 2020 年增长了 11.46%， 较 2019 年增长了 11.68%， 国内铜管主要应用于换热行 业，铜管产品中约有 75% 用于空调与冰箱、冰柜等设备。2021 年， 中国空调产量为 21835.7 万台， 较 2020 年增长了 3.66%， 较 2019 年21866.2 万台略有下降，较2015 年增长了 39.53%， 增幅巨 大。与之配套的空调连接用保温铜管用量也越来越大， 海亮一家 的年销量在 6000 吨左右， 且呈上涨趋势。
空调连接用保温铜管由两部分组成 ：铜管和保温套管，其 中，空调铜管是相当成熟的产品， 其生产技术在我国处于国际先 进水平， 其质量检测方法和设施设备也相当的稳定有效， 各生产 厂家都具备质量检测的能力 ;而塑料保温管，在中国是相当普 遍的产品，其技术门槛较低，进行生产销售的小作坊也随处可 见，不过针对该产品使用要求的质量检测手段一般都不具备， 导 致目前市场上的产品质量良莠不齐，给使用效果带来很多的不 确定性。所以目前该产品应用的最大问题是塑料保温材料的质 量保证和检测手段的完善。
目前，国外还没有类似的保温管标准，市场在生产和贸易交 流中，分别按照铜管和保温套管相关要求进行规定，照此思路， 本标准进行了修订编制。
经过编制小组工作人员对国内外资料的分析 ：相关铜管的 标准有 ：GB/T17791-2017《空调与制冷设备用铜及铜合金无缝 铜管》、EN 12735-2 ：2010《空调与制冷用铜及铜合金无缝圆管第2 部分 ：设备用管》，ASTM B 280-08《空调与制冷领域用无缝 铜管》和日本JIS H 3300-2009《铜及铜合金无缝铜管》，经过对 比，GB/T17791-2017 与欧盟标准和美国ASTM 标准水平相当， 达到国际先进水平，完全能够满足空调与制冷行业对铜管的要 求，为了与空调产品更好的匹配，本标准铜管部分的要求除特 殊要求外， 符合 GB/T17791-2017 的要求 ;相关保温套管的标 准有 ：GBT 4272-2008《设备及管道绝热技术通则》、GB 8624— 2012《建筑材料及制品燃烧性能分级》JIS A 9511 :2017《Preformed cellular plastics thermalinsulation materials》( 预 制 泡 沫塑 料 保 温 材料)、ASTM E84-19a《Standard Test Method forSurface Burning Characteristics of Building Materials》(建筑材料表面燃烧特性的 标准试验方法)，本标准是依据中国的实际情况及国外客户的要 求、相关产品标准进行的制定。
该标准首次发布于2008 年。鉴于市场对铜管材及保温材料 的要求存在较大的变化， 为了满足和稳定应用市场的高要求， 增 强竞争力，使产品不断地打入国际市场，根据工信厅科 [2018]31 号文件要求，行业标准《空调器连接用保温铜管》启动修订，由 浙江海亮股份有限公司主持修订起草，新版YS/T 670-2021 于 2021 年 12 月2 日发布， 2022 年4 月 1号实施。
2 主要修订点解析
YS/T 670-2021《空调器连接用保温铜管》主要适用于空调 器室外与室内机组连接用保温铜管。本次修订中铜管部分是按 照 GB/T 17791《空调与制冷设备用铜及铜合金无缝铜管》进行 修订的， 技术指标等同于其相关规定。保温套管部分则主要参考 了日本标准JIS A 9511 ：2017《预制泡沫塑料保温材料》、GB/T 4272-2008 《设备及管道绝热技术通则》、GB 8624—2012《建筑材 料及制品燃烧性能分级》等相关标准的技术要求进行的修订。本 次主要技术修订点及修订依据解析如下。
2.1 产品分类
2008 版标准中，铜管按照 GB/T17791《空调与制冷设备用 铜及铜合金无缝铜管》的规定进行生产，经市场反馈，在 GB/ T17791 中共涉及7个牌号、5个状态，但是生产该保温管所使用的 铜管只涉及 1个牌号、1个状态，不熟悉该产品的使用者容易产生 误解，为了使用更加的方便明了，本次修订明确了该产品中铜管 的牌号、代号和状态，增加了产品牌号、代号和状态(见表 1)。此 外2008版标准中，产品只有铜管表面为光面一种种类，在本次修 订时，经调研有公司生产一款连接用保温铜管，其两端带有波纹 段，所以本次修订，保留了原标准中的光面单盘管和双盘管，增 加了带波纹铜管种类产品， 并增加了相应的规格及其技术要求。
2.2 产品规格及允许偏差
2008 版标准中，保温套管壁厚允许偏差是“±0.5”，但是随 着使用要求的提升， 客户对保温套管的保温要求越来越高， 壁厚 如是负偏差，则导致壁厚变薄，保温效果变差，为保证产品的保 温效果，本次修订将正负偏差修订为正偏差。2008 版标准至今 已经使用了十余年， 经过十余年的技术进步， 该产品的生产技术 已经产生了很大的进步，生产设备由原来的半自动创新成了现 在的全自动， 铜管在穿管过程中全部通过设备智能化完成， 不需 要人工的辅助， 使得生产控制越来越精准， 对尺寸的要求也越来 越严格， 所以本次对管材长度允许偏差进行了加严(见表 2)。
2.3 保温套管性能
对于保温套管性能的制定，2008版制定时，国内还没有相关 的塑料发泡保温材料性能的测定方法及要求， 当时是根据欧洲企 业的相关要求及检测方法制定的。有些检测方法很麻烦，国内没 有相关的检测设备，导致检测很难进行，检测方法也成了摆设。 随着相关技术和产业的发展，国内相关标准要求及检测设备已 相当完善，例如 ：GB/T 10296-2008《绝热层稳态传热性质的测 定 圆管法》、GB 8624—2012《建筑材料及制品燃烧性能分级》及 GB/T 8626-2007《建筑材料可燃性试验方法》等重要的检测项目 都可按照国内相关标准进行， 且有相关资质的第三方实验室可以 进行相关检测， 数据可追溯性强， 相关指标要求更加的科学合理。
根据实际生产、使用和检测情况，首先将“聚乙烯”泡沫(30 倍发泡) 的性能指标”更改为“保温套管性能指标”，因为保温套 管材质共分三层， 由内而外分别是 ：内绝热层、外绝热层和外表 层(见图2 和图 3)，所以在检测保温层性能指标时，不应只针对 内绝热层， 而应该针对保温套管， 而针对有些项目只能检测单种 材料， 该项目是针对内绝热层进行检测， 具体修订内容见表 3.
2.4 管材外形尺寸的测量
2013 年以前，管材类产品的外形尺寸测量没有针对性的检 测方法和测量工具， 都是按照行规和各生产厂家的习惯进行。为 了规范产品检测， 提升产品的外在质量， 2013 年 GB/T 26303.1 《铜及铜合金加工材外形尺寸检测方法 第 1 部分 ：管材》发布， 使得行业内的管材的外形尺寸测量有据可依，实现了标准统一。 所以本次修订将铜管材外形尺寸及其允许偏差中“管材的外形 尺寸测量用适宜的测量工具进行”更改为“管材的外形尺寸及其 允许偏差测量按 GB/T 26303.1 的规定进行”。
根据检测机构反馈，GB/T 10296-2008 和 GB/T 8626-2007 中 关于导热系数和阻燃性的检测方法是目前最为合理科学的， 所以 本次修订采用该两种检测方法对导热系数和阻燃性进行检测。
3 标准解析
3.1 适用范围及尺寸要求

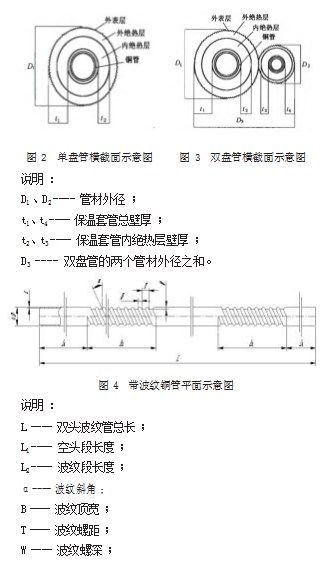

本文件是针对空调器室外与室内机组连接用保温铜管 ;包括 一个牌号、一个状态(TP2.O60)。保温铜管按形状分单盘管和双 盘管，管材由保温套管和铜管组成，保温套管分为外表层、外绝热 层、内绝热层 ;铜管表面分为光管和带波纹两种， 示意图见图2-4.
保温铜管的规格比较明确，本标准中给出的是常用的使用 规格，并不是规格范围，但是在使用过程中，有些客户要求定制 规格，就会导致标准中没有该规格，为了使标准更加全面，所以 增加了规格备注 ：若需方要求其他规格的保温管尺寸，由供需 双方协商确定， 同时增加了铜管两端带波纹段的管材技术要求。 管材的规格应符合表4 和表 5 的规定。
标准中规定了铜管外表面为光面铜管的尺寸及其允许偏差 应符合 GB/T17791 的相应规定，外表面两端带螺纹铜管的尺寸 及其允许偏差则根据外径不同应符合表 6 相应规定。内径与壁厚 及其允许偏差应符合表 7 的规定。
3.2 性能要求
铜管材性能要求应符合 GB/T 17791 的相应规定。保温套管的性能见表 3.

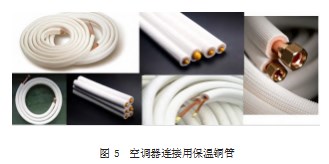

保温套管材质共分三层，由内而外分别是 ：内绝热层、外绝 热层和外表层(见图 2 和图 3)，材质分别为 ：聚乙烯发泡层和聚 乙烯塑料薄膜层， 聚乙烯发泡层主要起保温隔热的作用， 为了保 证良好的保温隔热效果，内外两层的聚乙烯发泡层的发泡倍数 不同，最外层的聚乙烯塑料层主要起耐蚀防腐、耐磨等保护作 用。在生产时，先将三层的聚乙烯材料热压塑性成管状，并复合 成一体，然后将铜管穿入其内，成为保温管材，各种类型保温管 见图 5.
3.3 表面质量
空调器连接用保温铜管表面应干净无污物，熔接严密，无起 泡或发皱现象，颜色均匀，具体颜色可由供需双方协商确定，无 影响客户使用的变形。
3.4 保温套管性能检验方法
老版标准中附录规定了保温套管性能检测方法，是资料性 附录 ;随着检测手段和方法的完善，导热系数和阻燃性检测方 法有了专门的国家标准，本次修订将导热系数和阻燃性的检测 方法更改为分别按照 GB/T 10296-2008 和 GB/T 8626-2007 的相 关规定进行。其他的检验项目如密度、吸水率、25% 压缩应力、 抗拉强度及伸长率、压缩永久变形率、加热尺寸变化率等制定了 规范性的检验方法。
4 对行业支撑作用
该标准以客户需求和实际生产为基础，按照国家相关规范进 行制定，指标先进科学，具有广泛的可操作性行和适用性，标准 实施后， 可更好的提升我国空调器连接用保温铜管的生产技术和 产品质量， 保证客户的使用需求， 提高产品在国际市场的竞争力。 本次修订后，塑料保温材料的检测方法更加的简便易操作，且科 学合理准确， 为本标准产品的质量提供了有效可靠的保证。
5 实施建议
本标准已于 2021 年 12 月发布，于 2022 年 4 月实施，建议加 大对本标准宣传力度，在空调器连接用保温铜管市场上推广应 用，规范市场， 保证供需双方的经济效益。
