悬挂式钢结构拉索连接节点的研究论文

发布时间:2021-12-28 10:10:58 文章来源:SCI论文网 我要评论














SCI论文(www.lunwensci.com):

 摘  要 :随着建筑形式的多样化,索结构因其轻盈的造型赢得建筑师的青睐,应用形式也多种多样。本工程通过参考国内大型 典型节点形式,结合工程本身节点受力特点,依照索结构节点设计构造应尽量简单,并做到传力路线明确、确保安全并便于制作 安装的要求,通过构想建立几何模型,通过有限元软件选择计算单元类型、划分网格、施加约束与荷载后计算分析,保证了日照 市科技馆所用拉索节点安全可靠, 对该类型节点的设计提供参考。

关键词 :拉索节点 ;减震可调式 ;分段式钢拉索

      索结构作为现代大跨度建筑结构的主要形式之一,已在国 内外大型工程项目中得到广泛应用。建筑索结构在我国的应用 已有数十年历史,近十几年来,它得到了迅速的发展和大量的 推广应用。索结构节点在索结构施工中尤为重要,其一直作为 影响索结构施工安全与质量的重要因素,通过对国内大量的索 结构工程的连接节点的深入研究借鉴,成功的研制出悬挂索坡 道节点。

      某项目屋盖采用钢桁架结构,地面以上观景螺旋坡道采用 索体悬挂结构, 项目采用索结构固定室外螺旋坡道, 索体为钢拉 杆,。该悬挂拉索结构不同于一般索结构,除两端张拉固定外, 拉索中间节点还需要支撑坡道钢梁,为保证实际施工拉锁施工 质量, 项目决定采用分段式钢拉索, 另外拉索钢坡道无法直接相 连,需采用专门的构造节点将两端钢拉索与钢坡道三者之间连 接。这样拉索除在索中节点位置承受坡道竖向集中荷载, 拉索节 点还要承受坡道横向荷载,并需要一定的刚度以满足水平变形 要求。需要对悬挂坡道拉索的节点进行细致的受力研究。

1  研究概况

1.1  索体连接节点设计原则

      索体与其它构件或结构无法直接相连,需采用专门的节点 构造。目前主要通过在拉索端头设置连接环或螺杆连接件等方 式与主体结构连接。实际工程中的节点构造需考虑制作工艺和 安装的要求, 节点的刚度、嵌固能力等有时难以达到与计算假定 一致,所以在结构分析和设计时应考虑到节点刚度或变形的影 响。拉索节点的设计应遵循以下原则。

(1)索 - 索 - 构件连接应尽量对中、无偏心。
(2)索的连接应确保索不能滑动。
(3)索 - 索的连接件按与索等强设计。
(4)索 - 构件的连接件可按实际受力进行设计,关键节点的连接件宜按与索等强设计。

1.2  拉索节点形式

       由于该项目拉杆与构件与结构无法直接连接,需采用专门 节点构造,项目与设计开会交流,参考了国内大型钢结构工程节点方式,如中国航海博物馆钢拉杆节点、宝鸡游泳体育馆典 型钢拉杆节点、宝安体育场钢拉杆节点详图、鄂尔多斯市伊金 霍洛旗全民健身中心钢拉杆节点等,设计了科技馆钢拉杆新的 节点形式。
\

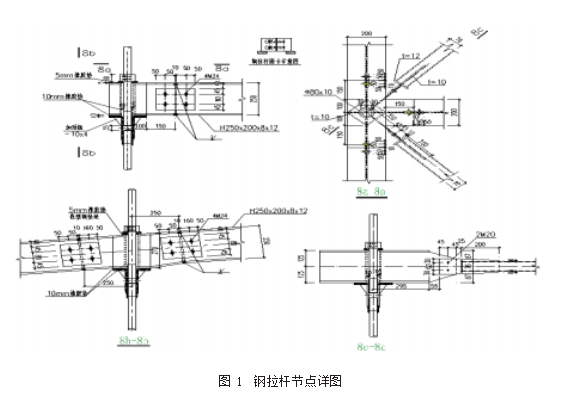

      拉杆连续贯通节点,与拉杆相连的H 形钢梁下翼缘支撑在 钢拉杆下部的支托上, 上翼缘通过紧固件与拉杆固定, 为减少节 点变形的影响,在支托与钢梁间、拉杆与H 形钢梁的套筒间均 设置橡胶垫层。橡胶垫层与其余各构件间能够传递法向压力和 切向摩擦力、不传递法向拉力。

1.3  拉索节点分析方法研究

1.3.1  几何模型建立方法

      确定节点形式之后,组织对节点的受力进行分析。首先,利 用AutoCAD 软件对节点进行三维建模,H 形钢梁截取至与节 点外相连的连接板处,中间钢拉杆不断开,穿过 H 形钢梁。将 AutoCAD 中的三维模型输出为“.sat”格式的文件。导入至Ansys 有限元软件中。

1.3.2  单元类型选择

      对钢拉杆、锚具、H 形钢梁以及橡胶垫板,选择 20 节点的 3D 实体单元进行有限元模拟。对橡胶垫板与其余构件间的接触 面,由于只能够传递法向压力和切向摩擦力而不能够传递法向 拉力,采用 3D8 节点面面元 Conta174 模拟橡胶垫板的接触面, 采用 3D 目标元Targe170模拟其余构件的接触面。

      对节点,在有限元计算时,荷载施加在H 形钢梁的截断面 上,面荷载采用 3D 结构表面效应单元 Surf154。

1.3.3  网格划分

      采用自由划分的方式对图 4 所示的几何模型进行网格划 分,为了减小计算时间,将 H 形钢梁分为网格加密区、普通区 两部分。

1.3.4  约束与荷载施加方法


      根据节点实际受力情况,假定钢拉杆一端固定、一端自由, 对拉杆 +y 方向的端部截面施加全约束,对其 -y 方向的端部截面 不施加约束,对无约束截面施加垂直于该面并指向 -y 方向的预 拉力。分析最不利工况下受力状况。

1.3.5  计算结果与分析

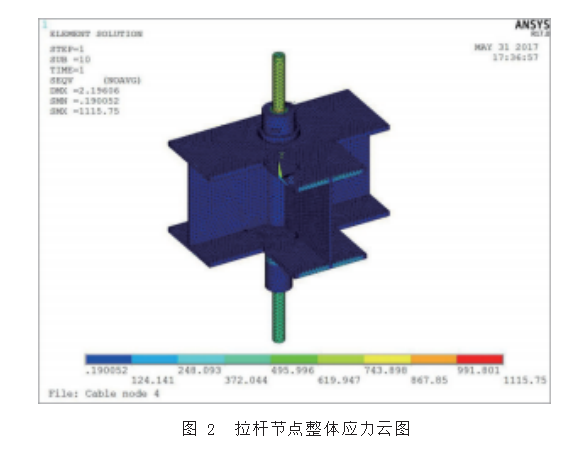

(1)节点整体 :拉杆节点整体应力云图,由图可见 :H 形 钢梁的应力值明显小于拉杆的应力值,+y 方向拉杆应力值要大 于 -y 方向拉杆的应力值(仅指下图中可见的两段拉杆),主要原 因是除拉杆预拉力外,H 形钢梁所受剪力均指向 -y 方向 ;故此 处的应力较大。
\

(2)锚具与拉杆 :沿yoz 面将拉杆和锚具剖开,就拉杆整体 而言,以y 轴为中心,应力沿拉杆横截面均匀分布 ;对于H 形钢 梁套筒范围内的拉杆,以xoz 面为对称平面,±y 方向拉杆应力 分布基本对称 ;
对于锚具范围内的拉杆,由于截面突变,与相邻钢拉杆段相 比,应力发生突变。

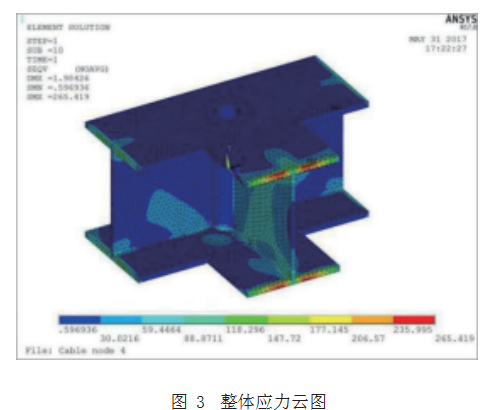

(3)H 形钢梁与橡胶垫板 :项目通过分应力云图,发现H 形 钢梁截断面上下翼缘及转角等截面突变处应力较大,以yoz 面为 对称平面,±x 方向的应力呈对称分布 ;最大Mises 应力出现在 +y 方向H 形钢梁截面的上翼缘加载位置,其值为265.42MPa,小 于钢材的屈服强度。且这主要为应力集中和加载片的边缘效应 产生的, 对结构受力不产生影响。

       沿yoz 面将H 形钢梁剖开, 由切面应力云图H 形钢梁上翼缘 套筒边缘应力值很小,不超过 5.00MPa,而下翼缘相应区域应力 值较大, 60MPa左右。
\

(4)变形计算结果与分析 :沿yoz 面将拉杆节点剖开,H 形 钢梁位移较大,最大可达 1.98mm,-y 方向 ;橡胶垫板的位移值 小于前者, 最大可达 1.70mm, -y 方向。

       -y 方向橡胶垫板变形较大,而 +y 方向橡胶垫板及拉杆、H 形钢梁等变形很小,基本为零。结合图 8,可得 :H 形钢梁截断 面受到 -y方向外荷载作用, 其位移值比 ±y方向锚具的位移都要 大,致使两者之间的橡胶垫板在 +y方向脱离而-y方向受到挤压, 造成 +y 方向橡胶垫板变形很小而 -y 方向橡胶垫板变形较大。

2  结语

      该项目一方面通过借鉴国内大型钢结构工程的节点寻找灵 感,另一方面考虑钢结构坡道与索体之间连接如采用刚性连接 容易出现破坏, 采用铰接可以释放结构产生应力, 项目通过与设 计协商成功的研发了拉索连接节点, 该节点具有减震、可调节的 优点, 有效的解决了索体与螺旋钢结构坡道之间的连接, 保证了 节点的稳定,吸收变形产生的多余能量,具有良好的减震效果, 有效减少节点变形,同时对于类似索体结构节点设计亦有很强 的借鉴经验。

参考文献

[1]  张其林. 建筑索结构的应用现状和研究进展[J].施工技术, 2014,43(14):19-22. [2]  陈志华 . 索结构在建筑领域的应用与发展 [J]. 建筑时报, 2013,004 版 .
[3]  范重等 . 鄂尔多斯东胜体育场巨型拱索结构设计优化 [J],建筑结构学报, 2016.06:9-18.
[4]  朱海桥 . 拉索结构施工关键技术研究 [硕士学位论文],重庆大学, 2011.
[5]  杨会杰 , 陈志华 . 预应力钢结构拉索抗力的统计分析[J],工业建筑,第七届 全国现代结构工程学术研讨会 .
