摘要：随着我国信息技术的不断发展,如何采用电子数据进行调度图形可视化审票的研究与应用,成为了当前电网发展中需要面对的热点问题。本文探讨了传统的配网调度审核检修申请方式,从而针对环网图标注技术的调度图形可视化审票方法进行了研究,为今后的环网图标注技术在调度图形可视化审票工作中的应用提供理论基础。
关键词：环网图标注技术；调度图形；可视化审票
Visual Ticket Checking Method of Dispatching Graphics Based on Ring Network Icon Annotation Technology
LIU Sheng,LI Yang,XU Hao,HU Zhaohua
(Shenzhen Power Supply Bureau Co.,Ltd.,Shenzhen Guangdong 518000)
【Abstract】：With the continuous development of information technology in China,the research and application of how to use electronic data for dispatching graphic visual ticket review,it has become a hot issue in the development of power grid.This paper discusses the traditional application mode of distribution network dispatching audit and maintenance,thus the visual ticket review method of dispatching graphics based on ring network icon annotation technology is studied,it provides a theoretical basis for the application of ring network icon annotation technology in dispatching graphic visual ticket examination in the future.
【Key words】：ring network icon annotation technology;dispatching graph;visual ticket review
0引言
随着我国计算机网络和信息技术的快速发展,信息社会数据累积已经达到了海量,从结果数据到半结构数据甚至非结构数据的飞速变化,都昭示着我国社会已经面临大数据时代。在这种背景下,电网调度工作可视化审票工作面临着巨大的机遇和挑战。近年来,我国人民以积极的态度学习国外先进的大数据分析技术,并充分结合自身发展的实际情况将大数据技术积极应用于电网调度工作可视化审票工作当中,使我国电网调度工作更加科学、规范。数据可视化是指将数据信息用可以直观感知的图形图像表现出来,使得人们可以直接在原本纷繁复杂的数据中非常快速高效地提取有用信息,以便能迅速地做出正确决策。数据可视化是一种快捷有效的图形化审计手段,可以帮助审票人员清晰地传达和接受信息,迅速发现工作中存在的问题,提高电网调度工作的效率[1]。
本文研究一种环网图可视化停电检修申请审批模型,提取检修单中的工作地点、停复电设备等关键信息,通过分析工作地点、停电设备在环网单线图中内的供电路径。将主网调度自动化系统提供的站内出现开关电流、电压实时信息与配网调度日志记录的开关操作记录相结合,识别环网单线图的各设备的带电状态。下面就基于环网图标注技术的调度图形可视化审票方法进行探讨。
1传统的配网调度审核检修申请方式

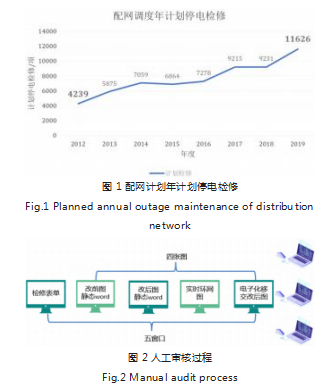

（1）配网计划检修工作量：配网计划检修工作从2012年4239项至2019年11626项,累计增长198%,每年平均增长28%。配网计划年计划停电检修情况如图1所示。（2）安全校核机制：配网约有90%工作涉及接线方式和设备变更。调度员逐项进行人工审核,其中80%的工作量是对工作安全措施审核。目前人工审核需涉及“三套系统、四张图、五窗口”,审核过程繁琐,审核过程如图2所示。（3）权宜方法：纸质检修申请单。当前配网采用权宜方法,是每天中班安排专职调度员耗时近半天纸质打印第二天全天的检修申请单和配套Word单线图,减少审核时电脑系统和页面切换过程,缓解调度员审核疲劳,并提高审核效率。但随着配网工作继续增多,以及环保节约、配网数字化转型要求,打印纸质票问题逐步凸显。（4）安全问题：仍然没有改变多张图对比审核的根本局面,只是将大部分电脑工作转向纸质化,依然存在漏审、误审问题,同时区局上传的Word版改前改后图是静态历史版本,与实时环网图会出现不一致情况,仍然存在误操作风险。（5）效率问题：纸质化审核效率虽然提升,但仍无法满足工作量增长的需求。（6）消耗问题：据不完全统计,19年度消耗近10万张A4纸,1人年打印时间。（7）数字化问题：无法满足未来配网调度业务数字化和智能化需求[2]。
2配网调度智能审批检修申请应用
根据以上分析,为了解决以上问题,以满足未来配网调度业务数字化和智能化需求,提出了一种基于环网图标注技术的调度图形可视化审票方法,用于根据设备的带电情况和供电电源情况对环网单线图中的设备进行着色,便于调度员审票时直观获取环网图设备带电情况；用于将同一次停电检修申请中的多处工作地点轮播闪烁,便于调度快速区分环网图中的各工作区域；用于检修申请改前图、改后图多维度对比分析功能,适应不同环网单线图设备布局差异,便于调度员快速审核。
2.1可视化审核技术路线

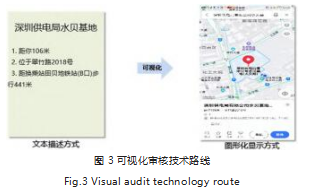

借鉴“手机地图App”一张地图可以叠加显示地理区域、商家定位、路线等信息技术特点。提出一种可视化审核技术路线：打通系统壁垒,直接将检修单中安全措施、停电范围、工作地点等内容以图层形式叠加显示在配网环网图上,在一张图上完成检修单的审核,避免多系统频繁切换,或者纸质单与线上录入的数据核对操作,并通过具体形象的可视化效果大幅度提升调度操作票审核的安全性、效率和友好度,进而实现无纸化[3],可视化审核技术路线如图3所示。
2.2调度图像化审票方法

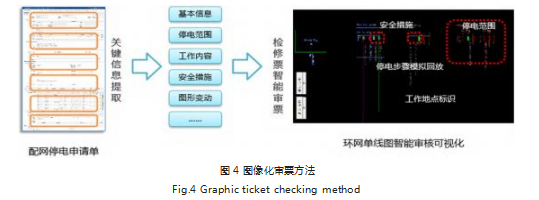

图像化审票方法是将检修单的信息（工作内容、工作设备、安全措施等）以图层分层技术叠加于现有环网图上（类似地图App一张地图可以叠加显示地理区域、商家定位、路线等信息）,调度员可以在环网图上复盘停电检修前后过程,同时系统增加安全校核环节,系统自主拟票等智能功能,提高审核安全性[4]。图像化审票方法如图4所示。

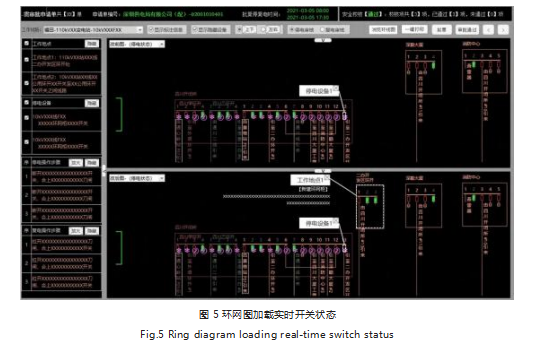

主要功能：（1）将调度关注的检修单核心要素（工作内容、停电设备、停电步骤、复电步骤、改前图、改后图等）可视化的展示出来,辅助调度直观、准确、快速的完成检修单的审批工作；（2）选择是否在改前图、改后图上显示工作地点、停电设备的标注；选择是否显示完整的改前图、改后图,可以只显示工作地点供电路径相关的设备；（3）选择改前图、改后图的对比方式,包括：上下对比、左右对比、只显示某一种图；（4）选择查看当前工作线路实时运行态的环网图,可与检修工作的前后图对比；（5）根据检修申请停复电操作步骤,直接发起智能填写调度操作指令票；（6）操作改前图（放大、缩小、移动、选中等）,改后图自动同步操作,方便对比；（7）环网图加载实时开关状态,根据开关状态分析识别设备的带电情况,对设备进行供电关系作色；（灰色表示不带电、其他颜色表示带电、颜色不同表示供电电源不同）。环网图加载停电后的开关状态,根据开关状态分析识别设备的带电情况,对设备进行供电关系作色；环网图加载复电后的开关状态,根据开关状态分析识别设备的带电情况,对设备进行供电关系作色；环网图上的多个工作点所属的全部设备,按照工作地点进行依次闪烁轮播,直观表述停电工作地点与设备的关系[5],如图5所示。
3结语
综上分析,随着我国自动化技术的迅速发展,环网图标注技术在电网调度图形可视化审票工作中得到了广泛的应用。在实际应用环境下,工作人员需要传统的配网调度审核检修申请方式,学习掌握新的审计技术,利用数据可视化技术这一重要手段,从整体上把握被审计数据情况,快速发现可疑数据,推动电网调度图形可视化审票工作在新时代中的持续发展。
